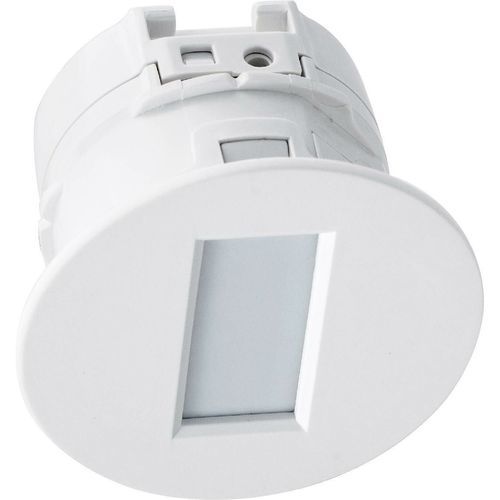

Детектор вторжения AP-20NB

движенияс пассивным инфракрасным излучениемс пассивным инфракрасным излучением

Обзор
Компактный проводной встраиваемый PIR-датчик движения для внутреннего обнаружения движения и интеграции с системами тревоги и автоматизации.

Ключевые особенности

• 6 м узкое шторное или плоскостное обнаружение
• Крепление к потолку (высокое) или к стене
• Встраиваемая установка или монтаж в коробку типа 86
• Регулируемая чувствительность (несколько уровней)
• Низкое потребление тока и LED-индикация состояния
• Выход тревоги/тревожной неисправности при снятии корпуса

Применения

• Системы безопасности для коммерческих и жилых помещений
• Коридоры, проходы, у окон и дверей, внутренняя периметрия
• Интеграция с пультами сигнализации и системой автоматизации зданий

Детали
Компактный и незаметный AP-20NB монтируется на стене или потолке, формируя зоны шторного или плоскостного обнаружения длиной 6 м. Подходит для охраны у окон и дверей, покрытия коридоров и подключения к внутренним системам.

Технические характеристики

• Линейка продукта: Серия AP
• Код модели: AP-20NB(C)
• Метод обнаружения: Пассивный инфракрасный (PIR)
• Зона обнаружения: < Крепление к потолку > 6,0 м x 1,0 м при высоте 4,5 м; < Крепление к стене > 6,0 м x 4,5 м при высоте 1,5 м
• Обнаруживаемая скорость: 0,3–3,0 м/с
• Чувствительность: ок. 2,0°C при 0,6 м/с (регулируемые уровни)
• Вход питания: 9,5–16 V DC
• Потребляемый ток (12 V DC): Ожидание 11 mA, макс. 13 mA
• Выход тревоги (R): N.O./N.C., 28 V DC 200 mA макс.
• Выход неисправности/тампер: N.C. 28 V DC 100 mA макс. (контакт открывается при снятии корпуса)
• LED-индикатор: При включении разогрев: мигание; Ожидание: выключен; Тревога: постоянно включён
• Рабочая температура: -20 до +50°C
• Относительная влажность: < 95% (без конденсации)
• Установка: Внутреннее помещение
• Вес: 50 г
