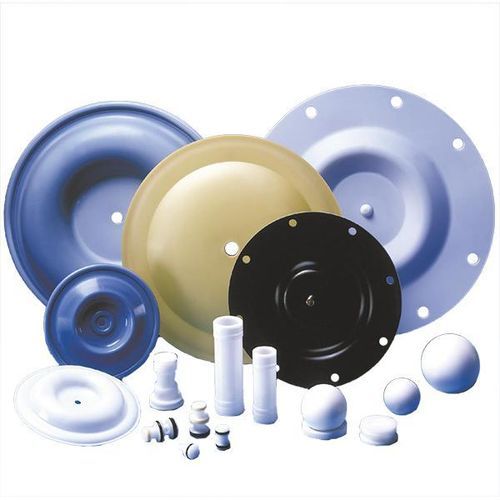

Гидроизолирующая мембрана Omniseal® Diaphragms

для мембранного насосаиз ПТФЭиз фторполимера

О решении
Мембраны Omniseal® разработаны для длительного срока службы в требовательных промышленных условиях. Выпускаются из PTFE (Virgin) и модифицированного PTFE, обеспечивая сочетание химической совместимости и механических свойств для применений в насосах и клапанах.

Материалы

• PTFE (Virgin): подходит для лёгких и умеренных динамических и статических режимов; ограниченный износ; теплостойкость до 200°C; низкая газопроницаемость; хорошая работа в криогенных условиях; пригоден для умеренного и высокого вакуума; доступны варианты, соответствующие FDA.
• Модифицированный PTFE: улучшённое механическое поведение для лёгких и умеренных режимов; сохраняет низкую проницаемость и криогенные свойства; повышенная стойкость к ползучести и выдавливанию по сравнению с PTFE (Virgin); доступны варианты, соответствующие FDA.

Конструкция и производство
Мембраны изготавливаются по размерам оборудования заказчика для простой сборки и интеграции. Мембраны для клапанов формуются вплотную методом литья под давлением с использованием прецизионного инструмента в чистой комнате Class 10000. Мембраны для насосов изготавливаются методом термоформовки (на базе TFM). Решения разрабатываются для низкого и высокого давления и адаптируются к рабочим условиям и размерам оборудования.

Примеры применения

• Промышленные процессы (насосы, клапаны)
• Оборудование для наук о жизни
• Производство полупроводников и вакуумные насосы
• Ядерная наука и исследования

Характеристики

• Температурный диапазон: зависит от материала и конструкции; типично approx. -240°C до +280°C (-400°F до +536°F)
• Давление: до 145 psi (10 bar) максимум для мембран насосов и клапанов (в зависимости от применения)
• Скорость: мембраны для насосов пригодны для работы на высокой частоте; мембраны для клапанов — для медленного открытия/закрытия
• Размеры: мембраны для насосов типично Ø 50 mm — 400 mm; мембраны для клапанов номинально DN8 (1/4 in) — DN150 (6 in)
• Функциональные особенности: стойкость к абразии, низкое трение и износ, низкая газопроницаемость, криогенная совместимость, пригодность для умеренного и высокого вакуума, опции соответствия FDA/USP

Технические характеристики

• Бренд: Omniseal®
• Материалы: PTFE (Virgin); модифицированный PTFE (семейство фторполимеров)
• Температурный диапазон: approx. -240°C до +280°C (в зависимости от материала/конструкции)
• Максимальное давление: 145 psi (10 bar) (в зависимости от применения)
• Диаметры мембран для насосов: типично 50 mm — 400 mm
• Номинальные размеры мембран для клапанов: DN8 (1/4 in) — DN150 (6 in)
• Мембраны для клапанов: литьё под давлением в чистой комнате Class 10000 с прецизионным инструментом и прослеживаемостью партий
• Мембраны для насосов: термоформованные (TFM) для стойкости к абразии, низкого трения и работы на высокой частоте
• Нормативы: некоторые сорта доступны с соответствием FDA или USP
• Преимущества модифицированного PTFE: улучшенная стойкость к ползучести и выдавливанию по сравнению с PTFE (Virgin), при сохранении низкой проницаемости и криогенных свойств
