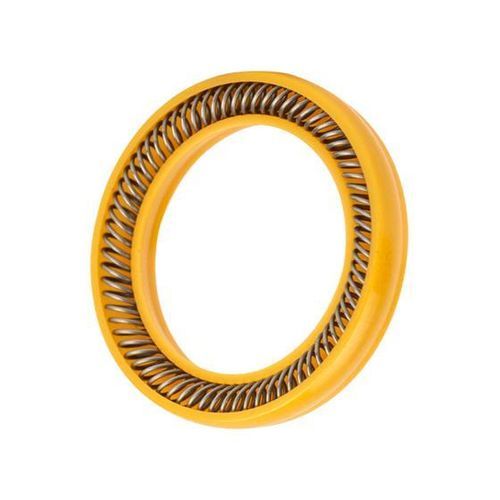

Уплотнитель с пружиной

из полимераиз эластомераU-образный

Обзор продукта
Пружинно-активируемые уплотнения Omniseal® состоят из двух точных компонентов: полимерной оболочки и коррозионно-стойкой металлической рабочей пружины. По сравнению с традиционными эластомерными уплотнениями и жесткими металлическими прокладками такие уплотнения обеспечивают длительную герметичность в требовательных условиях. Конструкции пружин включают лентовые/спиральные, консольные (V-пружина), U-образные и усовершенствованные шаг/виток дизайны.

Области применения

• Космос
• Авиация
• Науки о жизни / медицинские приборы
• Энергетика: безуглеродная (например, водород, улавливание углерода)
• Энергетика: нефть и газ (upstream / midstream / downstream)
• Промышленность (насосы, клапаны, общая промышленность)
• Полупроводники
• Ядерная энергетика и научные исследования
• Другие отрасли (жилищные системы, потребительские и т.д.)

Материалы
Оболочки изготавливаются из высокопроизводительных полимерных смол, сформулированных для конкретных требований герметизации. Omniseal® использует собственные составы, PFAS-Free* материалы оболочки и Meldin® полиимид/термопластические варианты. Более 500 внутренних формул разработаны для химической стойкости, тепловых и трибологических свойств и способности работать в сухом режиме.

Пружины
Рабочая пружина придаёт оболочке постоянную упругость и компенсирует износ, смещение или эксцентриситет. Нагрузка пружины проектируется для минимизации трения в динамических приложениях либо для обеспечения высокой нагрузки при криогенном уплотнении. Пружины изготовлены из коррозионностойких сплавов, включая нержавеющие стали серии 300, 17-7 PH, Elgiloy®, Hastelloy®, Inconel®. Типичные геометрии: лента/спираль, консоль (V), U-образные и усовершенствованные шаг/виток.

Семейства продуктов / типовые конструкции

• 103A — лентовая или спиральная пружина для статических и низкоскоростных применений; высокий контроль утечек при высоком давлении и низких температурах.
• 400A — консольная V‑пружина для динамических приложений; сбалансированное трение и контроль утечек при умеренных давлении и температуре; используется в шаровых клапанах и агрессивных химических/сернистых средах.
• APS — усовершенствованная конструкция шаг/виток для минимизации трения в динамике; малые поперечные сечения для миниатюризации (науки о жизни, медицинские приборы).
• RACO® — U‑образная пружина для экстремальной фасочной герметизации, криогенных сред и высокого вакуума; прочная конструкция с долгой историей в космических применениях.

Доступные ресурсы
Изготовитель предоставляет подробное руководство по пружинно-активируемым уплотнениям (англоязычные версии для США и ЕС) и продуктовые видеоролики (происхождение/история, инструменты установки, применение в спутниковых тяговых установках) для поддержки выбора и монтажа.

Технические характеристики

• Диапазон температур: -268°C до +316°C (-450°F до +600°F)
• Давление: от вакуума до 50 000 psi (3448 bar)
• Максимальная динамическая скорость: до 1 m/s
• Зажимная нагрузка (пружина): 1–11 N/mm
• Доступные диаметры: 5 mm до 3000 mm
• Рекомендации по обработке поверхности: Ra < 16 µin; Ra < 8 µin в критичных зонах
• Материалы оболочки: собственные высокопроизводительные полимеры, PFAS-Free* соединения, Meldin® полиимиды и инженерные термопласты (PPS, PEEK, PAI)
• Материалы пружин: нержавеющие стали серии 300, 17-7 PH, Elgiloy®, Hastelloy®, Inconel®
• Типичные геометрии: лента/спираль, консоль (V), U‑образные, усовершенствованные шаг/виток
• Поддерживаемые применения: статическое и динамическое уплотнение, криогенные, высокие температуры, высокое давление, низкое трение / работа в сухом режиме, химические и сернистые среды
