Программное обеспечение для визуализации SVScout

для измеренийиспытательноедля расчетов

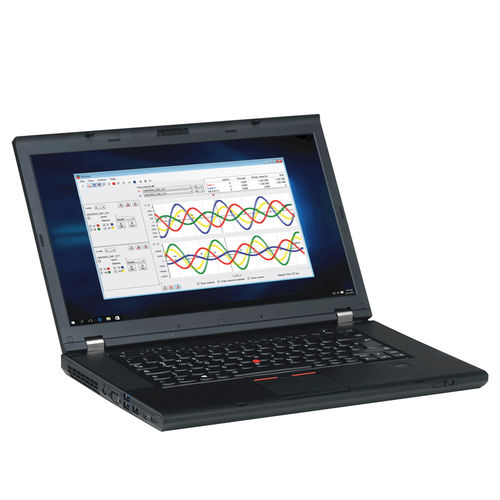

Программные средства для визуального представления результатов работы IEC 61850 Sampled Values Анализданныхобобъединенномустройством SVScout – измерительный и испытательный инструмент для инженеров по защитному оборудованию и разработчиков IED, работающих с выборочными значениями по IEC 61850.SVScout подписывается на потоки выборочных значений от объединяющих устройств и отображает формы колебаний первичных напряжений и токов в окне осциллографа. ПО SVScout поддерживает передачу пакетов Sampled Values согласно рекомендациям Международной ассоциации UCAIug (UCA International Users Group) с 80 или 256 мгновенными значениями на цикл и объектами DataSet по стандарту IEC 61869-9. Применение Разработка объединяющих устройств Оценка объединяющих устройств Ввод в эксплуатацию систем Основные характеристики Одновременное исследование множественных потоков выборочных значений в соответствии со стандартом IEC 61850 Поддержка обмена сообщениями по 9-2LE с 80 и 256 мгновенными значениями на цикл Вычисление среднеквадратических значений и фазовых углов (векторов электрических величин) Демонстрация диаграммы векторов электрических величин Регистрация выборочных величин в формате COMTRADE Воспроизведение записанных данных Пригодные для распечатки отчеты, обобщающие существенную информацию, полученную в результате измерения Подробная информация об отобранных потоках выборочных значений (переходы сигнала через нуль, отдельные величины и т. д.)
