Осушитель сжатого водорода адсорбцией H2 BOX

адсорбционныйвысокое давлениедля использования при высоком давлении

Обзор

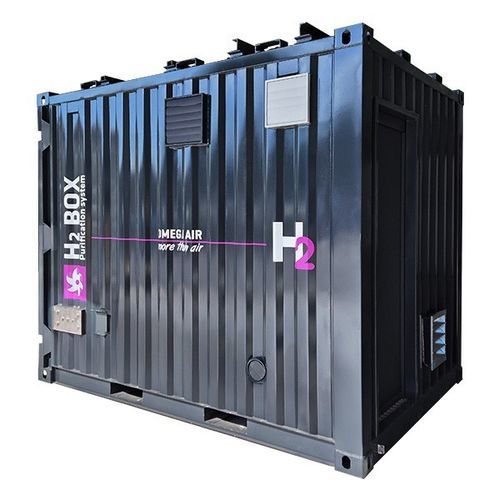

H2 BOX — компактная контейнерная установка очистки водорода, поставляемая OMEGA AIR. Система предназначена для наружной установки, транспортируемая, поставляется с заводской проводкой, протестирована и готова к подключению. Установка рассчитана на непрерывное удаление водяного пара, кислорода и твёрдых частиц из потоков водорода и может интегрироваться с электролизёрами и инфраструктурой заправки. H2 BOX соответствует требованиям чистоты для топливных элементов (ISO 14687:2019) и подходит для промышленных применений, требующих стабильного качества газа.

Осушение и регенерация
Осушение основано на адсорбции в двух прессуризованных колоннах, заполненных адсорбентом. Регенерация выполняется в замкнутом цикле с подогревом, что минимизирует потери водорода. H2-DRY чередует три основные фазы: адсорбция, нагрев (регенерация) и охлаждение. Опциональный деоксидативный модуль может снизить содержание кислорода до менее чем 5 ppm. При наличии и правильном типе внешних сред для регенерации/охлаждения расход продувки или потери газа могут быть ограничены 1–2 % (в зависимости от конфигурации).

Технология
Установки OMEGA AIR используют технологию Temperature Swing Adsorption (TSA), которая использует температурно-зависимые адсорбционные свойства газов на твёрдых адсорбентах для достижения требуемой точки росы и уровня примесей.

Технические характеристики
Рабочее давление: до 45 bar
Температура на входе: до 80 °C
Температура окружающей среды: 1,5–50 °C (проверьте условия всасывания вентилятора)
Давление точки росы: -40 °C (меньший PDP по запросу)
Напряжение, частота: 400 V, 50 Hz
Класс защиты (контроллер): IP 65
Связь: Modbus TCP/IP, Profinet TCP/IP (другие по запросу)
Требование к фильтру (вход)*: Супер тонкий коалесцирующий фильтр
Требование к фильтру (выход)*: Пылевой фильтр; 1 μm
Сертификация: CE/ATEX (IECEx по запросу)

ТИПЫ ОСУШИТЕЛЕЙ:

• 1 = HEATED PURGE PULSE HPP (расход продувки до 2%)
• 2 = HEATED PURGE HP (расход продувки до 4%)
• 3 = ZERO LOSS REGENERATION X (без расхода продувки = нулевая потеря)

Применения

• Химическая промышленность | Производство аммиака и других удобрений
• Нефтехимическая промышленность | Удаление серы, гидрокрекинг, производство метанола
• Пищевая промышленность | Процессы гидрирования (напр., маргарины, жиры)
• Сварка | Сварка атомарным водородом или плазмой
• Производство стекла | Защитная/восстановительная атмосфера в смеси с азотом
• Производство электроники | Производство полупроводников, светодиодов и дисплеев
• Аэрокосмическая отрасль | Применение в двигательных и испытательных системах (включая обращение с жидким водородом)
• Инженерные системы зданий | Применения газа для освещения и отопления
• Водородные заправочные станции (HRS) | Транспорт на топливных элементах (FCEV)

Характеристики / технические спецификации

• Рабочее давление: до 45 bar
• Температура на входе: до 80 °C
• Температура окружающей среды: 1,5–50 °C (проверьте условия всасывания вентилятора)
• Давление точки росы: -40 °C (меньший PDP по запросу)
• Напряжение, частота: 400 V, 50 Hz
• Класс защиты (контроллер): IP 65
• Связь: Modbus TCP/IP, Profinet TCP/IP (другие по запросу)
• Требование к фильтру (вход): Супер тонкий коалесцирующий фильтр
• Требование к фильтру (выход): Пылевой фильтр; 1 μm
• Сертификация: CE/ATEX (IECEx по запросу)
