Шарнирный робот ORL-R

коллаборативныйдля загрузки машиндля трансфера пациента

Обзор
Единовременная инвестиция обеспечивает длительную производительность. Решения Okuma по роботизации начального уровня быстро интегрируются и при необходимости перепрограммируются, автоматизируя загрузку, выгрузку, передачу деталей и другие операции по перемещению для повышения загрузки станков и обеспечения непрерывного производства.

• Минимизируйте простои станков и увеличьте пропускную способность за счет непрерывных операций
• Повторяемая скорость и точность уменьшают разброс между сменами
• Модульная автоматизация, которую можно масштабировать в соответствии с требованиями производства
• Полная поддержка от Okuma Factory Automation, доступная 24/7/365

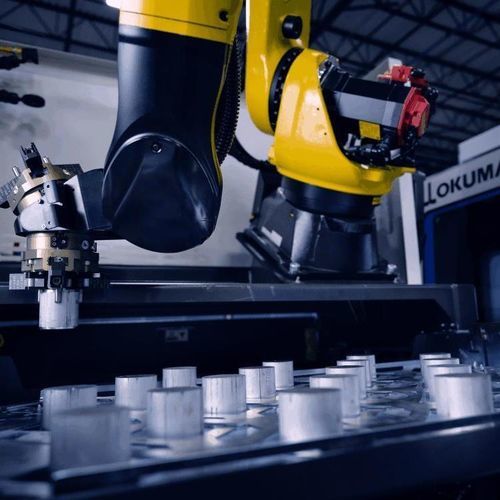

Okuma Robot Loader – Rotary (ORL-R)
ORL-R разработан для высокоскоростного и высокообъемного производства одинаковых компонентов: вращающаяся платформа и дисковый накопитель подают сырье и удаляют готовые детали, в то время как робот загружает и выгружает станок.

• Обрабатывает до 166 заготовок на токарных, фрезерных или шлифовальных станках; в комплекте шаблоны для малого, среднего и большого размеров
• Настройка менее чем за десять разговорных шагов для ускорения внедрения и сокращения обучения
• Обеспечивает бесперебойную эксплуатацию без оператора днем и ночью
• Компактная конструкция оптимизирует место на цеховом полу и поддерживает модернизацию существующих станков Okuma
• Предварительно инженерное решение с ценой входа ниже 100 тыс. $

Технические характеристики (ORL-R)

• Размер детали: длина от 0.75 in. до 11 in.
• Грузоподъемность детали: до 33 lbs. (двойная обработка деталей)
• Совместимые станки: GENOS L и LB Series

Okuma Robot Loader – Drawer (ORL-D)
ORL-D оптимален для операций с двумя процессами, включая одновременную загрузку и выгрузку. Выдвижные ящики позволяют роботу загружать и выгружать станок, в то время как оператор может легко загружать и выгружать детали при необходимости.

• Обрабатывает до 92 заготовок на токарном, фрезерном или шлифовальном станке; опционные шаблоны для 180 (мелкие) или 42 (крупные) деталей
• Настройка менее чем за десять разговорных шагов для ускорения внедрения и сокращения обучения
• Обеспечивает бесперебойную эксплуатацию без оператора днем и ночью
• Легко перепрограммируется для адаптации к меняющимся задачам и потребностям производства
• Предварительно спроектированное эффективное решение автоматизации с ценой входа ниже 100 тыс. $

Технические характеристики (ORL-D)

• Размер детали: длина от 0.75 in. до 6.25 in.
• Грузоподъемность детали: до 33 lbs. (двойная обработка деталей)
• Совместимые станки: MULTUS B, LU EX, LT EX, LB EX Series

Okuma Robot Loader – Machining Center (ORL-MC)
ORL-MC специализируется на автоматизации смешанных деталей в малых объемах и оснащен трехсторонней вращающейся станцией, позволяющей параллельную загрузку и выгрузку с автоматической переналадкой.

• Обрабатывает до 288 деталей
• Настройка менее чем за десять разговорных шагов для ускорения внедрения и сокращения обучения
• Требует всего 9 ft рабочего пространства
• Обеспечивает бесперебойную эксплуатацию без оператора днем и ночью
• Предварительно сконструированное решение автоматизации с ценой входа ниже 100 тыс. $

Технические характеристики (ORL-MC)

• Размер детали: максимальные размеры 8.5 in. x 8 in. x 9 in.
• Грузоподъемность детали: до 25 lbs., включая кулачки
• Совместимые станки: GENOS M460-VE, GENOS M460V-5AX, GENOS M560-V, GENOS M560V-5AX, MB-46V II, MB-56V

Okuma Mobile Robot Series (OMR)
Серия OMR включает в себя коллаборативные мобильные роботы для производства с большим ассортиментом и небольшими объемами, автоматизирующие установку и снятие заготовок при сохранении доступа оператора к внутренней части станка.

• Модели: OMR10 (грузоподъемность 5 кг) и OMR20 (грузоподъемность 10 кг)
• Оператор может получить доступ внутрь станка даже при установленном спереди OMR
• Сокращение времени настройки накопителя при смене заготовок (ок. 1 минута)
• Полный запуск новой заготовки примерно за 10 минут с вводом параметров и сохранением настроек накопителя
• Концевые эффектор: трехчелюстной захват и параллельный захват; ограждение не требуется

Технические характеристики (OMR)

• Грузоподъемность: до 10 kg
• Совместимые станки: MULTUS B250II, MULTUS B300II, LB2000 EX II, LB3000 EX III, LB4000 EX III, GENOS L250II, GENOS L400II, MB-46VII, MB-56VII, GENOS M460-VE, GENOS M560-V
• Наку́питель заготовок: до 80 заготовок

ARMROID
ARMROID — встроенный в станок роботизированный манипулятор, выполняющий загрузку, выгрузку, удаление стружки и другие функции. Одна панель управления управляет станком и роботом для удобства эксплуатации и повышенной эффективности использования площади.

• Различные конфигурации, включая несколько вариантов концевых эффекторов и накопителей
• Встроенная конструкция экономит место на цеховом полу
• Робот генерирует оптимальные траектории движения, следуя настройкам системы наведения; не требуется экспертных навыков в робототехнике

Технические характеристики (ARMROID)

• Максимальная полезная нагрузка: 22 kg (масса детали + концевого эффект��ра)
• Совместимые станки: LB3000 EX III, MULTUS B250II, MULTUS B300II

smarTwinCELL
smarTwinCELL соединяет станок, роботизированную систему и периферийное оборудование для автоматизации загрузки/разгрузки, измерений и сопутствующих операций, с оффлайн‑симулятором и оценкой времени цикла для повышения эффективности ячейки.

• Контроллер размещается на производственном участке; симулятор доступен в офисе или оффлайн
• Ручка импульсного управления и PLC Ladder‑программа обеспечивают простую эксплуатацию ячейки
• ROID Navi задает параметры начала и конца, автоматически генерируя траектории
• Оцените время цикла обрабатывающей ячейки в виртуальном пространстве для планирования

Технические характеристики — сводка

• ORL-R: размер детали 0.75 in. — 11 in.; до 166 заготовок; вес детали до 33 lbs.; совместимость GENOS L и LB Series
• ORL-D: размер детали 0.75 in. — 6.25 in.; до 92 заготовок (опционные шаблоны для 180 или 42); вес детали до 33 lbs.; совместимость MULTUS B, LU EX, LT EX, LB EX Series
• ORL-MC: макс. размеры 8.5 in. x 8 in. x 9 in.; до 288 заготовок; вес детали до 25 lbs.; совместим с перечисленными сериями GENOS M и MB
• OMR: коллаборативные мобильные роботы до 10 kg полезной нагрузки; накопитель до 80 заготовок; совместим с различными сериями GENOS, MULTUS, LB и MB
• ARMROID: встроенный роботический манипулятор; макс. полезная нагрузка 22 kg (деталь + эффект��р)
• smarTwinCELL: интегрирует станок, робота и перифер��и с оффлайн‑симулятором и оценкой времени цикла
