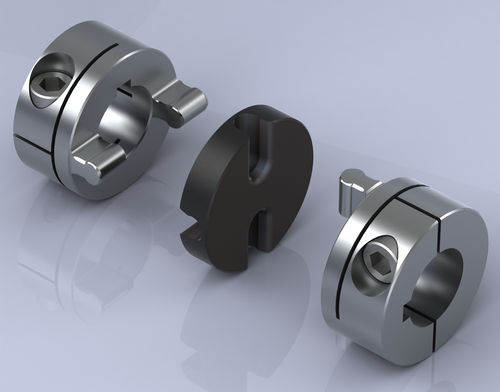

Муфта Oldham UC series

с фланцем

Преимущества: Защита приводимого в движение узла за счет механического "предохранителя" - недорогая сменная пластиковая середина срезается под действием избыточной нагрузки Защита опорных подшипников за счет стабильно низких реактивных сил даже при больших перекосах Нулевой люфт и умеренная жесткость при кручении Электрическая изоляция Возможность устранения больших радиальных смещений при небольшой длине Угловое смещение значительно больше, чем у стандартной муфты Oldham Простая установка в глухих или сложных местах при использовании сквозных отверстий Экономичная цена по сравнению с другими муфтами с аналогичными эксплуатационными характеристиками Недорогой заменяемый изнашиваемый элемент Низкий момент инерции Недостатки: Более низкие пиковый крутящий момент и жесткость на кручение по сравнению со стандартной муфтой Олдхэма Слегка негомокинетическая передача (т.е. ведомый и ведущий валы не движутся с одинаковой скоростью в течение одного оборота) при значительных угловых несоосностях Осевые реактивные нагрузки, действующие на опорные подшипники, когда крутящий момент приближается к максимальному Учитывает только небольшое осевое смещение Типичные применения: Типы UC и UI используются в легких условиях эксплуатации с большими угловыми смещениями, в том числе в приборостроении и системах позиционирования; UA - в тяжелых условиях эксплуатации, требующих отказоустойчивой муфты с высоким крутящим моментом, в том числе в клапанах с сервоуправлением, горном и дробильном оборудовании.
