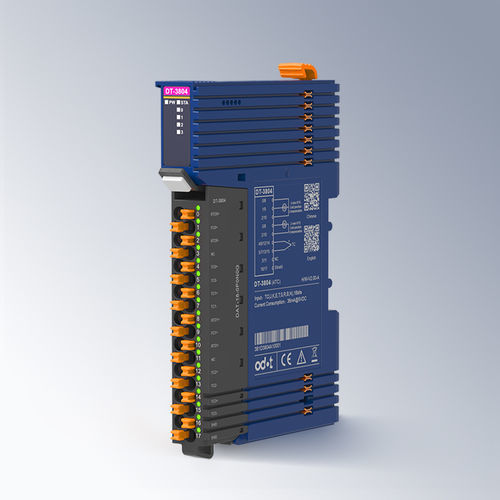

Аналоговый входной модуль DT-3804

4 канала4 аналоговых входадля термопары

4-канальный модуль ввода термопары TC-J/K/E/T/S/R/B/N TypeModule FeaturesThe модуль поддерживает 4 канала получения сигнала термопары.Модуль несет с 4 аналоговыми индикаторами.Модуль поддерживает 8 видов обычных термопар типа измерения температуры.Внутренняя шина модуля и полевой вход принимает емкостную изоляцию.Входной канал модуля поддерживает защиту от перенапряжения TVS.Модуль поддерживает режим компенсации холодного конца с внешним эталонным переходом или компенсацию фиксированной эталонной температуры.Модуль поддерживает тип компенсации холодного конца PT100 (2-проводной) или PT100 (3-проводной).Высокоскоростная резервная шина модуля с подключаемыми клеммными блоками.Технические параметрыОбщие параметрыПотребление модуля36 мА@5 В постоянного токаДиаметр проводкиМин.0.2 мм²(AWG24)Макс.1.5 мм²(AWG16)Клеммные колодки с возможностью подключенияПоддержка шины задней панелиДвойная шина резервированияУстановка35 мм DIN-рейкаРазмеры119*14*80 ммСертификация продуктаCE СертификацияВходные параметрыКоличество каналов4 каналаТип датчикаJ / K / E / T / S / R / B / N тип термопарыРазрешение16 бит (включая символьный бит)Компенсация температурыФиксированная опорная температура/внешний опорный спайВремя разговора500 мс/4 канала (уровень фильтра 0)Погрешность линейности≤±0.01%Погрешность измерения температуры≤±0.005%/°CПогрешность измерения температуры≤±0.03% (@25°C)Погрешность измеренияПодробные параметры см. на графике 1 нижеДиагностика модуляОбнаружение отсоединения: поддержкаПереполнение/недополнение: поддержкаЕдиницы измерения температурыПараметры окружающей средыГоризонтальная установка Рабочая температура-35°C~60°CВертикальная установка Рабочая температура-35°C~50°CТемпература хранения-40°C~85°CВлажность окружающей среды5%~95%RH (без конденсата)Высота установки<2000 мСтепень загрязненияⅡСтепень защитыIP20Механические свойстваСоответствует IEC60068-2-6, IEC6008-2-27Insulation WithstandComply with IEC61131-2EMC PerformanceComply with IEC61131-2, IEC61000-4(ESD: Контактный разряд ±6 кВ, уровень эффективности A; Воздушный разряд ±8 кВ, уровень эффективности ASURGE: Общий режим ±2 кВ, уровень эффективности AEFT: ±2 кВ, уровень эффективности A)Диапазон измерений и точность (по типу датчика)Тип датчикаДиапазон измерений (°C)Точность измерений (25°C)Точность измерений (-35°C~60°C)B600≤T≤1820≤0.2%≤0.4%E-200≤T≤1000≤0.2%≤0.4%E-250≤T<-200≤0.5%≤0.6%N-200≤T≤1300≤0.2%≤0.4%N-250≤T<-200≤0.5%≤0.6%JT>-210≤0.2%≤0.4%K-200≤T≤1370≤0.2%≤0.4%K-250≤T<-200≤0.5%≤0.6%R0≤T≤1760≤0.2%≤0.4%S0≤T≤1760≤0.2%≤0.4%T-200≤T≤400≤0.3%≤0.5%T-250≤T<-200≤0.6%≤0.7%Key SpecificationsChannels: 4 входа для термопарПоддерживаемые типы термопар: J, K, E, T, S, R, B, NРазрешение: 16 битКомпенсация холодного спая: PT100 (2-проводной/3-проводной), внешний или фиксированный эталонЗащита входов: TVS от перенапряжения, емкостная изоляцияРабочая температура: от -35°C до 60°C (горизонтальная), от -35°C до 50°C (вертикальная)Температура хранения: от -40°C до 85°Влажность: 5%~95%RH (без конденсации)Установка: 35 мм DIN-рейкаРазмеры: 119*14*80mmProtection: IP20Сертификация: CE
