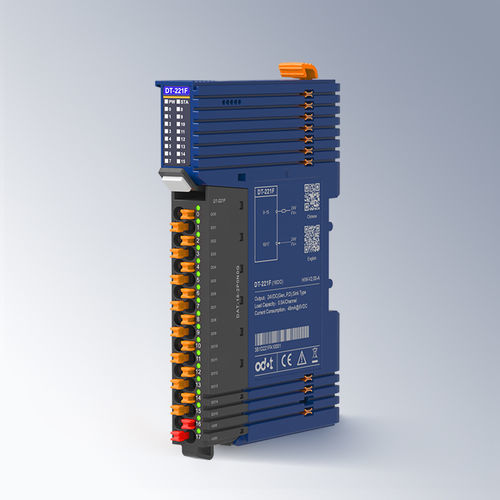

Цифровой выходной модуль DT-221F

16 каналов16 цифровых выходовтока

Модуль цифрового выхода на 16 каналов 24VDC/NPN/низкий уровень действителен Особенности модуля - Модуль поддерживает 16 каналов цифрового выхода, низкий уровень выхода действителен, а выходное напряжение составляет 0В. - Модуль оснащен 16 светодиодными индикаторами канала цифрового выхода. - Модуль имеет функцию теплового отключения и защиты от перегрузки по току. - Высокоскоростная резервная шина с возможностью подключения клеммных блоков. Технические параметры Общие параметры - Потребление тока: 48mA@5VDC - Полевая мощность: 19.2~28.8VDC (Номинал: 24VDC) - Диаметр проводки: Мин.0.2mm²(AWG24), Макс.1.5mm²(AWG16) - Подключаемый терминал: Поддержка - Шина: Двойная резервная шина - Установка: 35мм DIN-рейка - Размеры: 119*14*80мм - Сертификация продукта: Сертификация CE Параметры ввода - Количество каналов: 16 каналов выхода - Индикатор: 16 индикаторов канала - Тип выхода: Транзисторный выход, NPN - Грузоподъемность: 12Вт (0.5А)/ на канал - Выходной ток модуля: Макс.8А - Сопротивление нагрузки: Мин.48 Ω - Задержка выхода: ВЫКЛ до ВКЛ: Макс.100μs, ВКЛ до ВЫКЛ: Макс.200μs - Выходное напряжение: 0В - Остаточный ток: <8 μA - Частота переключения: Резистивная нагрузка: Макс.100Гц, Индуктивная нагрузка: Макс.2Гц - Обработка ошибок модуля: Можно настроить значение ошибки выхода или сохранить последнее значение выхода - Функция защиты: Защита от перегрузки по току, ток защиты: 0.7~1.4А Параметры окружающей среды - Температура эксплуатации при горизонтальной установке: -35℃~60℃ - Температура эксплуатации при вертикальной установке: -35℃~50℃ - Температура хранения: -40℃~85℃ - Влажность окружающей среды: 5%~95%RH (Без конденсации) - Высота установки: <2000м - Степень загрязнения: Ⅱ - Степень защиты: IP20 - Механические свойства: Соответствует IEC60068-2-6, IEC6008-2-27 - Испытание на изоляцию: Соответствует IEC61131-2 - EMC производительность: Соответствует IEC61131-2, IEC61000-4 (ESD: Контактный разряд ±6kV, Уровень производительности A; Воздушный разряд ±8kV, Уровень производительности A; SURGE: Общий режим ±2kV, Уровень производительности A; EFT: ±2kV, Уровень производительности A)
