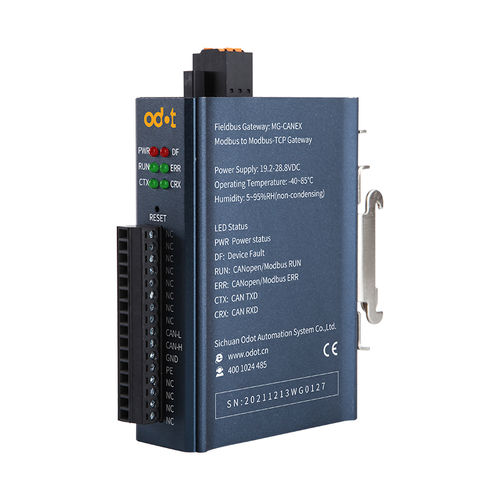

Конвертер протоколов MG-CANEX
Конвертер протоколов CANopen в Modbus TCP
MG-CANEX - это конвертер протоколов из CANopen в Modbus TCP. Устройство выступает в роли ведущего в сети CANopen и может быть подключено к стандартным ведомым устройствам CANopen. Передача данных поддерживает PDO, SDO, а контроль ошибок - Heartbeat. Поддерживается синхронная и асинхронная отправка сообщений.
Как TCP-сервер в сети Modbus TCP, устройство может быть доступно 5 TCP-клиентам одновременно, и может быть подключено к контроллеру ПЛК и различным видам конфигурационного программного обеспечения.
Технические параметры
Пожалуйста, используйте этот продукт в пределах параметров данного продукта для достижения лучшей производительности.
Параметры окружающей среды
Рабочая температура: -40~85℃/-20~70℃ дополнительно
Температура хранения: -45~125℃
Рабочая влажность: 5%~95% ( без конденсата)
Параметры источника питания
Количество портов питания: 1way
Диапазон входного напряжения: 19.2~28.8VDC, напряжение изоляции 3KV
Потребляемая мощность: Макс.110мА@24В
Параметры Ethernet
Функциональный код Modbus TCP: 0x01,0x02,0x03,0x04,0x05,0x06,0x0F,0x10
Количество портов Ethernet: 2PCs RJ45, 10M, 100M адаптивная скорость с функцией переключателя
Сетевой протокол: ETHERNET,ARP,IP,TCP,ICMP
Количество TCP-соединений: 5 самых больших
Хранилище данных Modbus:
0xxxx область( катушка ):8192 бит
1xxxx область( Дискретный вход ):8192 бит
3xxxx область( Входной регистр ):2048 Слово
4xxxx область( Регистр удержания ):2048 Слово
Параметры CANopen
Скорость передачи данных CAN: 10K~1Mbps
Протокол CAN: CANopen
Количество поддерживаемых ведомых: 16 станций
Функции PDO: Поддержка передачи данных TPDO, RPDO
Функции SDO: Поддерживается быстрая передача SDO до 4 байт
Контроль ошибок: Поддержка Heartbeat
---
