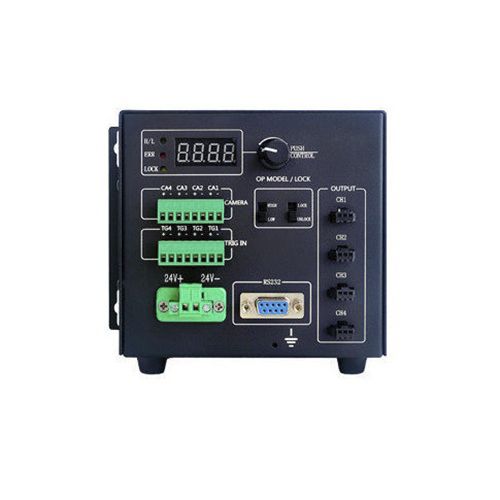

Контроллер освещения светодиод HDT24-70W-4DT-V2

4 каналарегулируемая интенсивность освещениямашинного зрения

Серия цифровых контроллеров источников света предлагает 256 уровней регулировки яркости, цифровой дисплей, четырехсторонний режим высокой мощности, стробоскоп и непрерывный (длинный яркий) режим работы двух источников света, разнообразные настройки функций и простое управление. Есть три модели на выбор: HDT24-70W-4DT, HDT24-150W-4DT и HDT48-150W-4DT, чтобы удовлетворить различные потребности клиентов.Особенности:Ручка / последовательный режим связи для управления яркостьюПоследовательный порт обеспечивает 256 уровней регулировки яркости (0-255)Внешний триггер принимает оптопару изоляции дизайн для точностиСохранение выключения, защита от перегрузки / короткого замыканияПанель функций:Выключатель питания: Трехштырьковое гнездо для входа переменного тока (AC100-240V 50/60Hz). Переключение между ON (1) и OFF (0).Интерфейс RS232: Подключается к компьютеру для управления яркостью и плавным срабатыванием через Advanced Vision Builder (AVB). Протокол: RS232, скорость передачи данных: 115200. Каналы: I96, I97, I98, I99 (1-4 канала). Значения яркости: 1-256.Порт триггерного входа: Четыре входа триггера (TG1-TG4), каждый с клеммами + и -. Поддерживается выбор нарастающего/падающего фронта сигнала.Выход триггера: Выдает импульс 12 В на вход триггера CAMERA, возможность управления >100 мА.Цифровой дисплей: Четырехразрядный семисегментный дисплей отображает номер канала и яркость (0-255).Индикатор состояния: H/L (фронт нарастания/спада), ERR (системная ошибка), LOCK (индикация блокировки установки).Ручка с функцией клавиши: Нажмите для переключения канала, поверните для регулировки яркости.Тумблер блокировки/разблокировки: LOCK отключает регулировку яркости и переходит в режим триггера; UNLOCK позволяет настроить яркость. Сохраняйте настройки, переключаясь из положения UNLOCK в положение LOCK после длительного нажатия на ручку.Выбор входного импульса триггера: Переключение между HIGH (нарастающий фронт) и LOW (спадающий фронт).Четырехсторонний интерфейс источника света: CH1-CH4 соответствуют серийным номерам входа/выхода триггера.Режимы работы:Режим длительного освещения: Контроллер управляет источником света непрерывно после действительного триггера до тех пор, пока не будет обнаружен обратный триггер.Режим всплеска экрана: Контроллер освещает источник в течение 1,2 мс после действительного триггера, выводит триггер на камеру.Переключатель режимов: Переключение между режимами осуществляется нажатием кнопки PUSH и переключением переключателя блокировки.Методы управления:Через инструменты управления источником света OdinVision (последовательный порт, программное обеспечение AVB): Выберите порт, установите скорость передачи 115200, управляйте импульсным/непрерывным состоянием, регулируйте яркость по каналам.Импульсное состояние: Используется для высокоточного срабатывания камеры, микросекундная точность.Непрерывное состояние: Традиционное управление, открывать/закрывать источник света по мере необходимости.Прямое управление машиной: Используйте кнопку переключателя для выбора канала и регулировки яркости.Таблица спецификаций:МодельHDT24-70W-4DT-V2HDT24-150W-4DT-V2HDT24-300W-4DT-V2Учебные пособияРежим приводаПостоянное напряжение (непрерывный/стробоскоп)ЗагрузкаРежим затемнения256-уровневый ШИМ-контрольПоворотная ручка/RS232Частота ШИМ120КГцШИМВходное напряжение24ВКанала4Выходное напряжение24ВМакс выходной ток3A6.3A12.5AMax выходная мощность72W150W300WВнешнее напряжение срабатыванияDC5V～24V (~5.6mA)Задержка срабатывания<30μs (зависит от нагрузки)Рабочая температура/влажность0-40°C, 20-85% RH (без конденсации)Температура/влажность хранения-20-60°C, 20-85% RH (без конденсации)Способ охлажденияестественное охлаждениеРазмер формы:Технические характеристики:Управление яркостью: 256 уровней (0-255)Интерфейс управления: Поворотная ручка, RS232 (скорость передачи 115200 бод)Каналы: 4Входное напряжение: 24ВВыходное напряжение: 24ВМаксимальный выходной ток: 3A / 6.3A / 12.5A (зависит от модели)Максимальная выходная мощность: 72W / 150W / 300W (зависит от модели)Частота ШИМ: 120KHzВнешнее напряжение запуска: DC5V-24V (~5.6mA)Задержка срабатывания: <30 мкс (зависит от нагрузки)Рабочая температура/влажность: 0-40°C, 20-85% RH (без конденсации)Температура/влажность хранения: -20-60°C, 20-85% RH (без конденсации)Охлаждение: Естественное охлаждение
