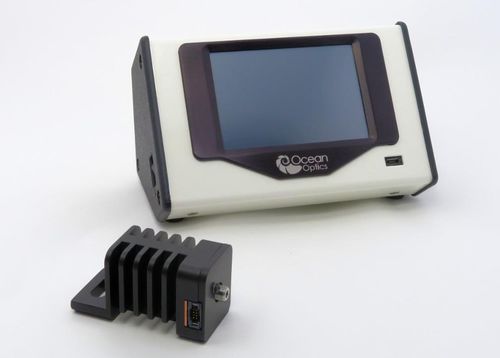

Компактный модуль управления LDC-1C

Контроллер светодиодного драйвера тока (LDC-1C) компании Ocean Optics - это компактный одноканальный драйвер и контроллер для нового поколения модулей светодиодных источников света (LSM). LDC-1C - это простое в использовании устройство, управляемое с помощью меню. Он автоматически считывает идентификационную и эксплуатационную информацию, хранящуюся в LSM, и настраивает себя соответствующим образом, тем самым защищая LSM от потенциального повреждения из-за чрезмерного тока. LDC-1C полностью автономен; для работы не требуется внешнего устройства ввода. LDC1C также может быть подключен к внешнему источнику, такому как функциональный генератор или сигнал модуляции от спектрометра или другого электронного устройства. В следующих разделах приведены инструкции по распаковке и настройке контроллера LDC-1C и LSM. Распаковка светодиодного оборудования ► Процедура 1. Осторожно распакуйте светодиодный контроллер и модуль(ы) лампы. 2. Осмотрите внешнюю поверхность устройств и убедитесь в отсутствии повреждений. Не используйте устройство при наличии повреждений. 3. Используйте этот прибор в чистых лабораторных условиях. Описание компонента Сенсорный экран Многофункциональный дисплей, используемый как для графического отображения тока LSM, так и для ввода данных для выбора необходимых функций. Разъем Micro USB Обеспечивает доступ для загрузки встроенного программного обеспечения в контроллер. LSM Ваш LDC-1C был разработан для бесперебойной работы с модулями светодиодных источников света (LSM) компании Ocean Optics. На схеме ниже показаны разъемы на LSM. Подключение контроллера LDC-1C и источника света Выполните следующие действия, чтобы настроить LDC-1C и LSM для работы.
