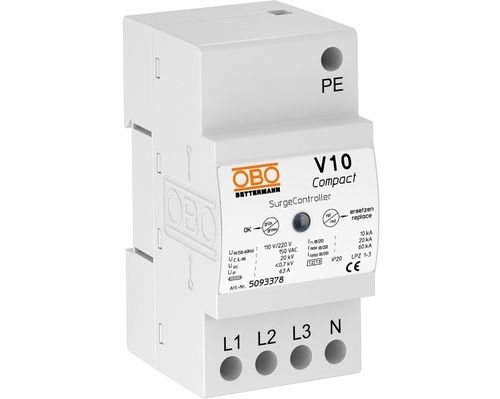

Молниеотвод тип 2 V10 Compact

тип 3класс IIкласс III

Описание продукта
V10 Compact — компактное устройство защиты от перенапряжений для монтажа на DIN-рейку 35 мм. Разработано для этажных/вспомогательных распределительных щитов и защиты оборудования, обеспечивает комбинированную защиту Type 2+3 с быстрой реакцией и проверенной стойкостью к току молнии. Подходит для систем TN и TT, оснащено визуальной индикацией и экологичной упаковкой.

Ключевые характеристики

• Защита от перенапряжений в подраспределителях согласно VDE 0100-443 (IEC 60364-4-44)
• Максимальная разрядная способность до 20 kA (8/20) суммарно
• Высокопроизводительные варисторные системы
• Включает тепловое и динамическое разделяющее устройство с визуальным отображением состояния
• Применение: под-/этажные распределители и защита приборов
• Испытано на ток молнии
• Гарантия 5 лет
• Декларация соответствия EC (CE) и Евразийское соответствие (EAC)
• Переход из LPZ 1 в LPZ 3
• Устройство защиты согласно DIN EN 61643-11 / IEC 61643-11 (Type 2+3)
• Упаковка без пластика; полностью из переработанного картона
• Доступен CO2‑отпечаток (PCF)

Технические характеристики

• Число полюсов: 2
• Форма сети: все (TN, TN-C-S, TN-S, TT)
• Индикация на приборе: визуальная
• Степень защиты: IP20
• Номинальный разрядный ток (8/20 µs) [L-N]: 10 kA
• Номинальный разрядный ток (8/20 µs) [N-PE]: 10 kA
• Взрывозащищенное исполнение: нет
• Класс испытания, тип 1: нет
• Дистанционная сигнализация: нет
• Класс испытания, тип 2: да
• Класс испытания, тип 3: да
• Номинальное напряжение AC (50/60 Hz): 230 V
• Макс. непрерывное напряжение AC: 255 V
• Встроенный резервный предохранитель: нет
• Конфигурация полюсов: 1+N/PE
• Тип установки: DIN рейка 35 мм
• Подходит для уличного применения: нет
• Макс. сетевой предохранитель: 63 A gG
• Соответствует ROHS: да
• Температура эксплуатации, мин.: -40 °C
• Температура эксплуатации, макс.: 70 °C
• Допустимый температурный диапазон, мин.: -40 °C
• Допустимый температурный диапазон, макс.: 70 °C
• Крутящий момент: 2 Nm
• SPD по IEC 61643-11: Класс II+III
• SPD по EN 61643-11: Тип 2+3
• Зона молниезащиты (LPZ): 1→3
• Макс. разрядный ток (8/20 μs): 20 kA
• Импульсный ток разрядника (8/20 µs) [всего]: 20 kA
• Способность гашения тока следования (eff) [N-PE]: 0,1 kA
• Время срабатывания: <25 ns
• Макс. резервный предохранитель: 63 A
• Макс. сетевой предохранитель (повтор): 63 A gG
• Размер (указан): 255V
• Влажность, мин.: 5 %
• Влажность, макс.: 95 %
• Сечение проводника, гибкий (тонкий провод), мин.: 2,5 mm²
• Сечение проводника, гибкий (тонкий провод), макс.: 10 mm²
• Сечение проводника, гибкий, мин. (AWG): 13 AWG
• Сечение проводника, гибкий, макс. (AWG): 8 AWG
• Сечение проводника, жёсткий (однопров./многопров.), мин.: 2,5 mm²
• Сечение проводника, жёсткий (однопров./многопров.), макс.: 10 mm²
• Сечение проводника, жёсткий, мин. (AWG): 13 AWG
• Сечение проводника, жёсткий, макс. (AWG): 8 AWG
• Минимальная продаваемая единица: 1 штука
