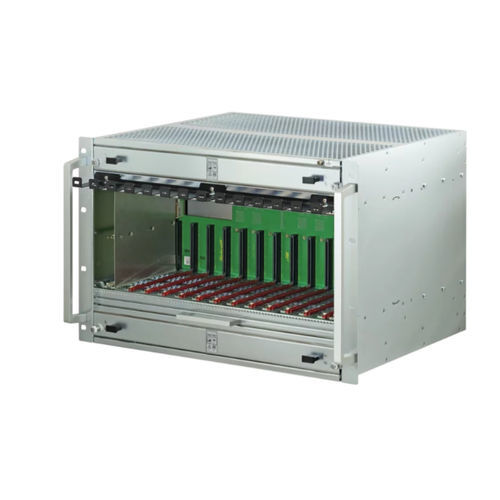

Монтированная платформа MicroTCA в стойку 11890-119

В соответствии со спецификацией MTCA.4 R1.0 Система шириной 84 HP для 12 двойных полноразмерных модулей AdvancedMC, 2 одиночных полноразмерных MCH, и 4/2 одиночных полноразмерных модуля питания 6 cлотов для двойных полноразмерных задних интерфейсных модулей (RTM) 1 одиночный полноразмерный слот для коммутационного модуля JTAG (JSM) Объединительная плата с топологией Dual Star В дополнительной комплектации частота вращения вентиляторов регулируется отдельно для передней и задней частей через MCH 2 вентиляторные кассеты с функцией горячей замены и управляющим контроллером вентиляторов (CU EMMC) Доступ к воздушным фильтрам спереди ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ Тип изделия: Система Число слотов: 12 Тип объединительной платы: Топология двойной звезды CMS, JSM Передача данных: 40 GbE; PCIe Gen3 Мощность на слот: 80 W Направление воздушного потока: Снизу вверх Высота стойки: 7 U Тип источника питания: 2 x (4) одинарный полноразмерный PM Источник питания в комплекте: Нет Задняя панель ввода-вывода: да Соответствует: PICMG MTCA.4 R1.0 Глубина изделия: 373 мм ДОПОЛНИТЕЛЬНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ Система предназначена для высокопроизводительных и высокоэффективных режимов применения. Два вентиляторных модуля с функцией горячей замены, EMMC, вытяжным охлаждением обеспечивают превосходное охлаждение слотов в передней и задней части. Скорость вентилятора регулируется через MCH. Благодаря отдельному слоту JSM модуль JTAG не занимает слоты для AMC. Система допускает подключение до четырех источников питания, что обеспечивает достаточное питание для требовательных приложений. На задней объединительной плате имеются сигнальные линии для тактовых и триггерных сигналов.
