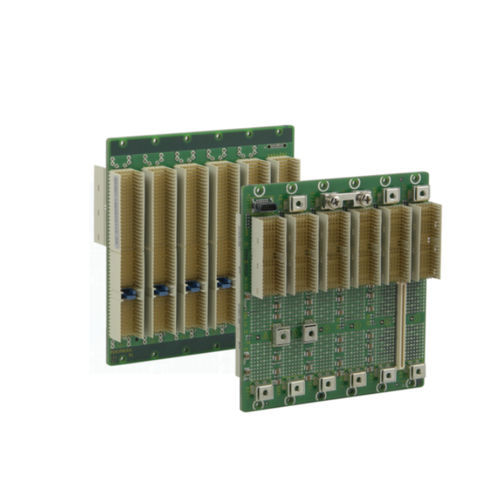

Системная плата CompactPCI 23006-765

PICMG01-05 посадочных мест

Система цифрового заземления может быть подсоединена к системе заземления шасси или отсоединена от нее с использованием винтов Напряжение (I/O) устанавливается на +3,3 В или +5 В Подача питающего напряжения через соединения Powerbug (кольцевой наконечник M4), разъёмы FASTON Внешние слои действуют как заземляющие поверхности Utility-штекер для сигналов состояния (SMCQ) Возможен монтаж нескольких плат в ряд без потери слотов Превосходное подавление высокочастотного шума и очень высокие значения среднего времени наработки на отказ благодаря керамическим конденсаторам Соединитель шины управления интеллектуальными платформами (IPMB) по спецификации PICMG 2.9 ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ Тип изделия: Объединительная плата Число слотов: 5 Высота стойки: 6 U Тип объединительной платы: CompactPCI, 64-разрядная версия Системный слот: слева Ширина слота: 4 HP Напряжение ввода/вывода: 5 В Тип разъема: HM 2,0 Тип разъема питания: силовые клеммы для кольцевых кабельных наконечников M4 Тип Utility-штекера: SMCQ, 12-контактный Ширина изделия: 100,59 мм ДОПОЛНИТЕЛЬНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ Объединительные платы nVent SCHROFF CompactPCI имеют лучшие в своем классе показатели целостности сигнала и наработки на отказ благодаря SMD-компонентам, керамическим конденсаторам и разъемам с тугой посадкой.
