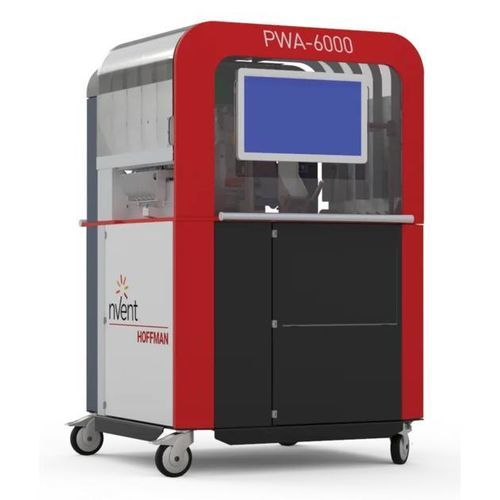

Линия обработки PWA6000

Обзор
Центр обработки проводов оптимизирует производство проводов, сокращая время обработки до 75 %. PWA6000 полностью автоматизирует резку по длине, снятие изоляции, опрессовку, маркировку и упаковку проводов. Машина оснащена внутренней автоматической подачей с 12 катушками (4 внешние и 8 внутренние) и поддерживает внешнее хранилище для подачи дополнительных проводов без использования внутренних катушек, что сокращает время переналадки. Машина устанавливает наконечники с обеих сторон и маркирует концы проводов. Готовые провода связываются на клейкой ленте в предопределённом порядке для оптимизации комплектования заказов и последующей сборки. Автоматизированный процесс предварительного изготовления предназначен для оптимизации проводки щитов и снижения затрат.

Ключевые особенности

• Человеко-машинный интерфейс с 21,5-дюймовым сенсорным экраном
• Автоматическая подача проводов с 12 катушками (4 внешние и 8 внутренние)
• Внешний аксессуар для хранения дополнительных проводов для подачи на машину и сокращения времени переключения
• Электропневматический стриппер и пресс с 5-местным магазином для обработки изолированных наконечников на рулоне
• Длина опрессовки регулируется на 8 мм или 10 мм
• Готовые провода могут иметь наконечники с обеих концов без ручного вмешательства
• Система маркировки проводов с прямой печатью на каждом конце; маркировка синей краской, подходящей для большинства цветов проводов
• Обрабатываемое сечение проводов: от 0,5 мм² до 2,5 мм² (AWG 20–14) без времени переналадки
• Производительность: примерно 120 проводов/час с учётом обеих концов
• Программное обеспечение машины включает Personal Wiring Suit — интуитивную систему программирования для PWA6000
• Внешний аксессуар для хранения и транспортировки готовых проводов в цех сборки щитов; аксессуар содержит экран для визуализации проводки щита (источник, цель и трассировка)
• Интерфейсы с eCAD-системами (IGE XAO, ePlan ProPanel, ZUKEN E3, WS-CAD или аналогичными) или файлами CSV/Excel

Таблица - Каталог / Размер провода
Каталожный номер: PWA6000
Размер провода (имперский): #20 - #14
Размер провода (метрический): 0,5 мм² мин

Применения / Преимущества

• Сокращает время обработки проводов и ручной труд при проводке щитов
• Обеспечивает повторяемое, стабильное качество предварительно изготовленных проводов
• Упаковка на клейкую ленту в предопределённом порядке для оптимизации комплектования заказов и последующей сборки
• Снижает общие затраты на проводку щитов за счёт автоматизации и оптимизации процессов

Технические характеристики

• Модель: PWA6000
• HMI: 21,5-дюймовый сенсорный экран
• Подача проводов: внутренняя автоматическая подача с 12 катушками (4 внешние, 8 внутренние); поддерживается внешний аксессуар подачи/хранения
• Операции обработки проводов: резка по длине, снятие изоляции, опрессовка, маркировка, упаковка
• Опрессовка: электропневматическая с 5-местным магазином; длина опрессовки регулируется 8 мм или 10 мм
• Наконечники: поддерживается установка на обеих концах; наконечники опциональны
• Маркировка проводов: прямая печать на проводе (синяя краска подходит для большинства цветов)
• Обрабатываемое сечение: 0,5 мм² до 2,5 мм² (AWG 20–14)
• Типичная скорость: ~120 проводов/час (с учётом обоих концов)
• Программное обеспечение: включает Personal Wiring Suit; поддерживает импорт из eCAD-систем или CSV/Excel
• Интерфейсы: IGE XAO, ePlan ProPanel, ZUKEN E3, WS-CAD или аналогичные, либо CSV
• Электропитание: номинальное напряжение 110–240 V 1~ 50/60 Hz; номинальный ток: 16 A
• Сжатый воздух: 6–8 bar; производительность всасывания: 300 l/min
• Габариты / Площадь установки: ширина 1050 mm x глубина 1150 mm
• Обработка готовых проводов: упаковка на клейкую ленту в предопределённом порядке; опциональный внешний аксессуар для хранения и транспортировки готовых проводов в цех
• Дополнительные возможности: устанавливает наконечники с обеих сторон, может разрезать изоляцию для удаления, принимает провода из различных контейнеров партий
