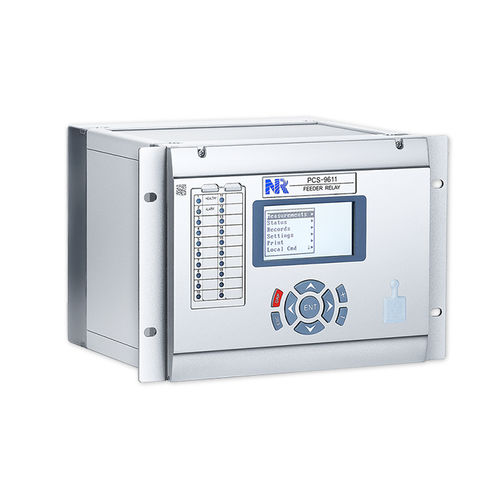

Защитное реле напряжения PCS-9611

токачастотысинхронизации

PCS-9611 является устройством защиты, управления и измерения для фидера, трансформатора, и других оборудований в глухозаземленных, заземленных через сопротивление, заземленных через катушку Петерсона и незаземленных системах. Данное устройство может быть установлено на вертикальную поверхность внутри или снаружи помещения, а также встроено в панели управления. PCS-9611 разработана на основе передовых многопроцессорных платформы в полном соответствии с IEC 61850 , поддерживающих МЭК 61850-8-1 MMS, GOOSE и IEC 61850 - 9-2 значения выборки. • 6 ступеней максимальной токовой защиты (67P, 50P/51P) • 6 ступеней токовой защиты от замыкания на зелмлю (67G, 50/51G) • 4 ступени чувствительной защиты от замыканий на землю. (67SG/51SG) • 2 ступени защиты от понижения напряжения и 2 ступени защиты от повышения напряжения. (27/59) • 1 ступень защиты от повышения напряжения обратной последовательности защита (47) • 2 ступени защиты от повышения напряжения нулевой последовательности (59G) • 4 ступени защиты от понижения частоты, 4 ступени защиты от повыщения частоты и 4 ступени защиты изменения скорости частоты (81) • УРОВ (50BF) • 4 цикла трехфазного АПВ с проверкой синхронизации и напряжения. (79/25) • Защита от мертвой зоны(50DZ) • Максимальная токовая защита обратной последовательности (46) • Защита от обрыва фазы (46BC) • Защита от тепловой перегрузки (49) • Защита от понижения тока (37) • Ускоренная логика при включении (SOTF) • Логика срабатывания при включении на холодную нагрузку (CLP) • Технологическая защита • Логика взаимо-блокировки распределительной защиты шин • Дистанционное и местное отключение/включение выключателя • Логика взаимо-блокировки управления выключателя
