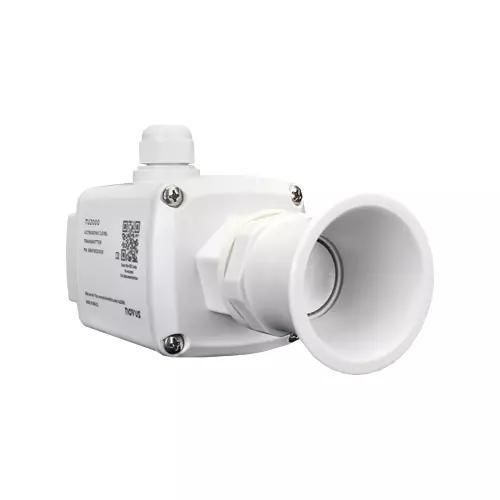

Ультразвуковой передатчик уровня TU2000

для твердых телдля водыдля жидкостей

Обзор продукта
TU2000 — ультразвуковой преобразователь уровня для бесконтактного измерения расстояния, уровня и объема. На основе акустического Time-of-Flight (ToF, 33 kHz) обеспечивает надежные измерения до 20 м в жидкостях, сыпучих и твердых материалах в статических и движущихся средах. Настройка по Bluetooth через приложение SigNow поддерживает пошаговую пусконаладку, диагностику по эхо-графику и обновление прошивки.

Почему TU2000
Бесконтактное измерение снижает износ и исключает риски коррозии, характерные для контактных датчиков. Показания не зависят от дыма, цвета или отражательной способности поверхности. Встроенная температурная компенсация на поверхности датчика обеспечивает стабильную точность при колебаниях температуры, а Bluetooth упрощает ввод в эксплуатацию и обслуживание.

Ключевые характеристики

• Принцип измерения: акустический ToF (ультразвук, 33 kHz)
• Диапазон: до 20 м (20 000 мм)
• Интерфейс: настройка по Bluetooth через приложение SigNow (мобильное и ПК) с мастером, эхо-графиком и обновлениями
• Точность: мин. 30 мм, макс. 2 мм
• Разрешение: 1 мм
• Температура эксплуатации: -20 до 80 °C
• Степень защиты: IP67
• Аналоговый выход: 4–20 mA (NAMUR NE43), разрешение 0,01 mA
• Цифровой/тревожный выход: настраиваемый PNP или NPN, до 200 mA
• Разъем: внутренние клеммы с вводом кабеля

Основные области применения

• Силосы для зерна и сыпучих материалов
• Промышленные емкости различной формы (цилиндрические, вертикальные, горизонтальные, неправильной формы)
• Очистные сооружения для воды и сточных вод
• Мониторинг уровня рек и дамб

Преимущества бесконтактного датчика
Отсутствие прямого контакта с материалом снижает затраты на обслуживание и риск повреждений, обеспечивает стабильные измерения при помехах и турбулентности и упрощает интеграцию в системы автоматизации через стандартные 4–20 mA и настраиваемые PNP/NPN выходы.

Дополнительные сведения
Цифровой выход PNP или NPN может напрямую управлять реле и сигнализацией, что упрощает интеграцию и сокращает простои. Визуальная диагностика выполняется с помощью 4 светодиодов согласно NAMUR NE107 для быстрого контроля состояния.

Характеристики / технические спецификации

• Принцип измерения: акустический ToF (ультразвук, 33 kHz)
• Диапазон измерений: до 20 000 мм
• Измеряемые величины: расстояние, уровень, объем
• Измеряемые материалы: статичные и движущиеся среды; жидкости, твердые и сыпучие материалы
• Точность: мин. 30 мм, макс. 2 мм
• Разрешение: 1 мм
• Мертвая зона: 500 мм (уменьшаема до ~250 мм в емкостях ≤ 10 000 мм)
• Частота дискретизации: 1 Гц (2 Гц в емкостях ≤ 10 000 мм)
• Линеаризация: до 20 точек для емкостей с нерегулярной геометрией
• Настройка: приложение SigNow по Bluetooth (BLE 4.0+)
• Визуальная индикация: 4 светодиода (Status, Analog Output, Digital Output, Bluetooth) по NAMUR NE107
• Разъем: внутренние клеммы с вводом кабеля
• Питание: 8–33 Vdc (встроенная защита от обратной полярности)
• Температура эксплуатации: -20 до 80 °C
• Аналоговый выход: 4–20 mA (NAMUR NE43), разрешение 0,01 mA
• Цифровой/тревожный выход: настраиваемый PNP или NPN, до 200 mA
• Соответствие: маркировка CE
• Степень защиты: IP67
• Процессное давление: до 2 bar
• Корпус: поликарбонат UL94
• Крепление: фланец Ø32 мм и шестиугольный акустический рупор
• Гарантия: 3 года
