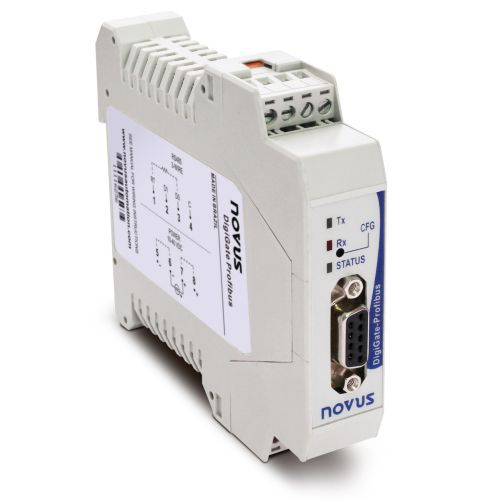

Коммуникационный модуль PROFIBUS DigiGate

ModBUS RTU

DigiGate Profibus - это идеальное оборудование для объединения сети Profibus DP с сетью Modbus RTU. Он работает как шлюз, функционируя в качестве ведущей станции в сети Modbus и ведомой станции в сети Profibus. Таким образом, в соответствии со своей предыдущей конфигурацией DigiGate будет считывать данные других устройств (ведомых) сети Modbus и отправлять считанные значения ведущему устройству Profibus. Точно так же он будет записывать на выход ведомых устройств Modbus в соответствии с запросами ведущего устройства Profibus, обеспечивая полное управление устройствами сети Modbus через сеть Profibus. Устройство полностью конфигурируется с помощью приложения DigiConfig для Windows®, которое поставляется вместе с продуктом, что делает доступ и изменение его параметров очень простым. Profibus: - Протокол: Profibus DP - Работает во всем диапазоне скоростей передачи данных, от 9600 бит/с до 12 Мбит/с - Диапазон адресации: 0 - 125 - Автоматическое определение поддерживаемой скорости передачи данных "GSD" файл прилагается - Оконечные и поляризационные резисторы включены (активируются перемычкой) - Подключение Profibus: Разъем DB9 Modbus: - Работает в диапазоне от 1200 бит/с до 115200 бит/с - Оконечные и поляризационные резисторы включены (активируются перемычкой) - Команды, доступные для считывания данных: "01 Чтение состояния катушки", "02 Чтение входа - состояние", "03 Чтение - регистр удержания" и "04 Чтение регистра входа" - Команды, доступные для записи данных: "05 Force Single Coil", "06 Preset Single Register", "15 Force - Multiple Coils" и "16 Preset Multiple Registers" - Защита шины: ±60 В пост. тока, 15 кВ ESD Общие сведения: - Рабочая среда: 0 - 50 °C, 30 - 80% относительной влажности, без конденсата - Монтаж: DIN 35 мм рейка
