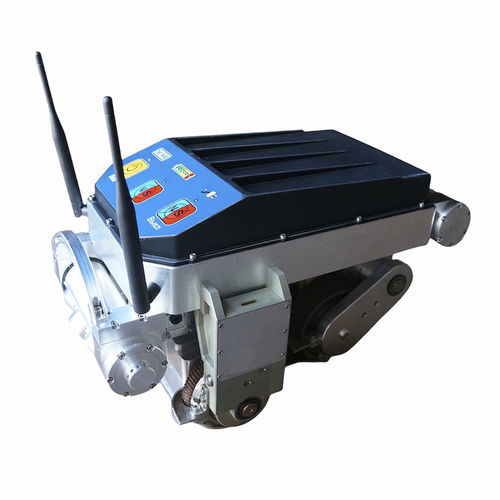

Ультразвуковой детектор неполадок A2072 INTROSCAN

магнитныйдля трубопроводадля металлической конструкции

Поточный контроль автономный роботизированный сканер-дефектоскоп Сканер может вводиться через имеющиеся люки колодцев, свечные линии от DN 300 мм, отверстия доступа 320х240 мм. Поточный контроль трубопроводов обеспечивается без дополнительных операций по очистке, при этом сканер перемещается по траектории вдоль трубы, минуя загрязненные участки. Контроль основного металла и сварных соединений элементов трубопровода с использованием телевизионно-оптической системы (визуальный и размерный контроль) и антенных решеток с акустическими преобразователями с сухим точечным контактом (ультразвуковой контроль направленной волной, сдвиговой горизонтальной волной; SH-волной). Сканер может вводиться через имеющиеся люки колодцев, свечные колодцы от Ду 300 мм, отверстия доступа 320х240 мм. Ультразвуковая установка основана на ультразвуковых преобразователях с сухим точечным контактом (DPC), позволяющих передавать и принимать ультразвуковые волны в стенке трубы без контакта с жидкостью - только за счет трения между керамическим протектором преобразователя и металлической поверхностью. Комплект из 32 преобразователей DPC образует антенную решетку (АА), фазированную в нужном направлении и формирующую направленные ультразвуковые волны в стенке трубы. Частотный диапазон - от 20 до 80 кГц (поиск дефектов высотой более 10% от толщины стенки трубы, эффективная длина контроля - до 4 000 мм). Телевизионно-оптическая система сканера обеспечивает визуальный контроль в процессе работы при поточном контроле. Телевизионно-оптическая система включает HD-камеру с 5-мегапиксельной матрицей и объективом с углом захвата 180 градусов, два светодиодных прожектора и привод развертки модуля в вертикальной плоскости.
