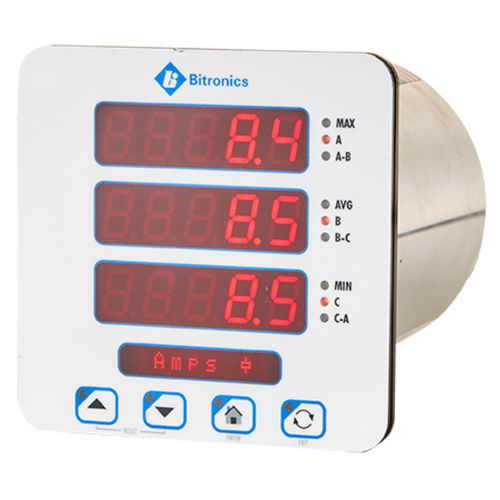

Мастер-дисплей Bitronics D650 легко подключается к любому ИЭУ подстанции через DNP или Modbus TCP Master (последовательный или Ethernet) для отображения значений измерений, хранящихся в этих ИЭУ.
D650 подключен к OrionLX
Ключевые особенности
Подключается к OrionLX/LXm, датчику Bitronics или любому другому IED
Поддерживается полный набор значений измерений, можно отобразить любое измерение, доступное в измерителе Bitronics M650M3, используя стандартное масштабирование Bitronics
Поддерживает протоколы Modbus RTU, DNP3 Serial или Modbus/DNP3 TCP Master
Пользователь может выбирать регистры/точки в любой желаемой последовательности
Возможность использования в режиме последовательного отображения, так что одна модель может служить в качестве ведущей или может быть использована для приема сигналов от Bitronics M87x или PPX II в существующей установке
Технические характеристики
Размеры: 4.5" (ш) x 4,5" (в) x 6,5" (г)
Вес: 1,8 фунта.
Источник питания: Универсальный номинальный 48-250 В постоянного тока/55-240 В переменного тока
Выходы:
Дополнительный конфигурируемый порт RS-232/RS-485, настраиваемый в диапазоне от 9600 до 115,2 кбит/с
Стандартный порт RJ45 10BaseT/100BaseTX для функций сервисного порта, опциональная поддержка Modbus или DNP3 TCP/IP
Окружающая среда:
Диапазон рабочих температур -40° до 70°C, температура хранения -40° до 85°C
Влажность 0-95% без конденсации
Устойчивость к скачкам напряжения в соответствии с ANSI/IEEE C37.90.1: 2002
Признано UL/CSA, номер файла E164178, маркировано CE
---
