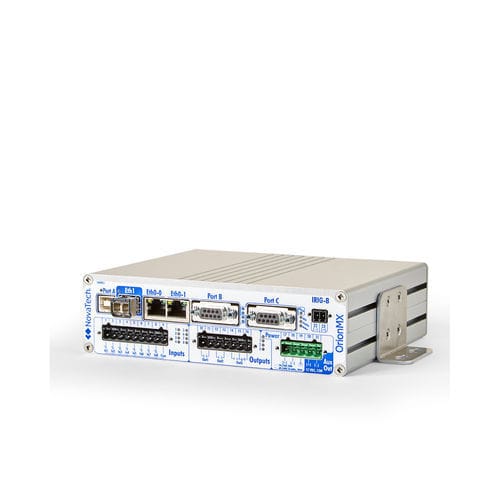

Измерительный модуль пер. тока OrionMX

тока

Для OrionMX доступны две новые платы измерения переменного тока: - Плата расширения AC Meter Expansion Card (M1) - обеспечивает полный набор точных измерений переменного тока с шины 1. Она также обеспечивает фазовые напряжения A, B и C со второй шины для приложений передачи источника и синхронизации. - Плата расширения AC Aux Meter Expansion Card (C1) - подключается к плате AC M1 Meter Card и обеспечивает дополнительные измерения переменного тока, включая четыре входа тока с расщепленным сердечником от линии 2 (A, B, C и N), один вход тока с расщепленным сердечником для измеренной нейтрали от линии 1 и один выход для приложений синхроконтроля. При добавлении обеих вышеуказанных плат к OrionMX становится доступен полный набор измерений переменного тока для поддержки приложений мониторинга и передачи источника. Обе карты M1 и C1 сконфигурированы с NCD и требуют Distro 10.2, выпуск которого запланирован на 1 квартал 2024 года. Неинтрузивная установка Обе платы AC Meter принимают входные сигналы тока от вспомогательных ТТ с разделенным сердечником. Вспомогательные ТТ с расщепленным сердечником преобразуют номинальный ток 5 А в цепи ТТ в 5 мА (1000/1). Этот неинтрузивный подход обеспечивает быструю установку без необходимости отключения. ТТ с расщепленным сердечником Bitronics обеспечивают такую же точность, как и обычные проводные ТТ.
