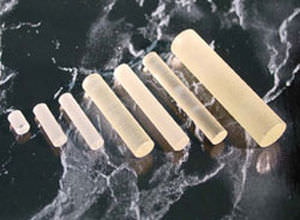

Кристалл галлиево-тербиевого граната (Tb3Ga3O12, TGG)

оптический

Тербий-галлиевый гранат (TGG) - кристаллический материал для устройств оптической изоляции. Оптические изоляторы устройства используют невзаимный эффект Фарадея в TGG. Эффект Фарадея - это вращение плоскости поляризации светового луча при его прохождении через материал в присутствии внешнего магнитного поля, коаксиального со светом. Вращение поляризации происходит в том же смысле, независимо от направления распространения света. Оптический изолятор представляет собой вращатель Фарадея вращатель Фарадея в сочетании с соответствующим образом выровненными поляризаторами, который позволяет свету проходить только в одном направлении. Преимущества TGG включают: Превосходство над стеклами, легированными тербием -TGG имеет в два раза большую постоянную Верде, чем стекло, легированное тербием. -Теплопроводность кристаллического TGG на порядок выше больше, чем у обычного стекла. -Оптические потери у TGG ниже, чем у стекол, легированных ТЬ. -Сочетание вышеперечисленных факторов делает ТГГ более подходящим для применения в системах с высокой средней мощностью приложений. Основным ограничивающим фактором является термически индуцированное искажение луча. Искажение луча искажение пучка меньше для ТГГ, чем для Тб-легированных стекол при одинаковой мощности нагрузки.
