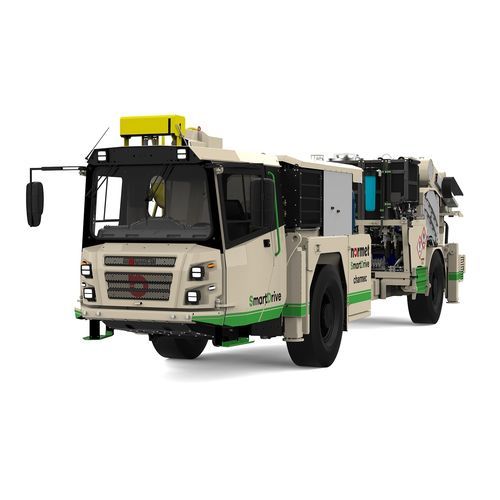

Транспортное средство для подземной шахты CHARMEC REVO MF 600 V(E) SD

электрическое

Обзор
Charmec Revo MF 600 V(E) SD — это батарейный дистанционный загрузчик эмульсии для подземной разработки в твёрдых породах. Специально разработанная конструкция отвечает особенностям зарядки при ведении горных выработок, исключая необходимость нахождения оператора вблизи забоя, где риск инцидентов повышен. Машина рассчитана на безопасную и эффективную работу в тоннелях от 4 x 4 м до 6 x 6 м и построена на архитектуре Normet SmartDrive® с нулевыми локальными выбросами. Оснащена закрытой кабиной FOPS/ROPS, передней подвеской оси и рядом стандартных систем безопасности.

Ключевые характеристики

• Батарейный дистанционный загрузчик эмульсии для проходческих работ
• Грузоподъёмность: поддерживает внешний комплект эмульсии до 4 ANE‑тонн (макс. вес 6 т)
• Макс. вертикальный вылет: 6 м
• Высота при движении (tramming height): 2.8 м

Особенности
Безопасность

• Удаляет оператора из необорудованной зоны
• Кабина сертифицирована FOPS/ROPS
• Контакты блокировки дверей кабины с применением аварийного тормоза в стандартной комплектации
• Камера заднего вида для улучшенной видимости при движении назад
• Отсутствие дизельных выхлопов и горячих газов
• Практически отсутствие поверхностного нагрева
• SAHR — отказоустойчивые тормоза безопасности
• Проверка тормозов возможна из кабины
• Снижение риска пожара за счёт размещения эмульсии вдали от батарейного отсека

Устойчивость

• Нулевые локальные выбросы
• Сниженная потребность в вентиляции

Эргономика и рабочая среда оператора

• Полное исключение ручной загрузки взрывчатых веществ
• Кабина разработана с приоритетом на эргономику и безопасность
• Низкий уровень шума
• Отсутствие вредных дизельных частиц в подземных выработках
• Кондиционирование и отопление кабины
• Современная передняя подвеска для повышения комфорта оператора
• Опциональные подогреваемые зеркала
• Многофункциональный дисплей с доступом к ключевой информации о движении
• Подвешенные сиденья T‑back с трёхточечными ремнями для водителя и пассажира
• Опциональные блокировочные переключатели безопасности дверей кабины

Производительность и эффективность

• Сверхбыстрая и точная серво‑роботизированная рука, интегрированная в прочный горный носитель
• Компактные габариты обеспечивают быстрые и манёвренные переезды
• Высокая грузоподъёмность сокращает количество рейсов к складу взрывчатых веществ
• Возможность быстрой зарядки
• До 50 % рекуперации энергии при движении под уклон и торможении
• Долговечные промышленные Li‑ion батареи
• Мощная архитектура с прямым приводом для повышенных скоростей при движении в гору
• Более длительные интервалы обслуживания по сравнению с дизельными аналогами
• Система огнетушения сухим химическим порошком
• Гидравличесные задние опорные ножки и опциональные гидравлические передние опорные ножки

Технические характеристики

• Архитектура: Normet SmartDrive® (батарейный, нулевые локальные выбросы)
• Назначение: дистанционная загрузка эмульсии при подземной разработке в твёрдых породах и при проходке тоннелей (подходит для тоннелей от 4 x 4 м до 6 x 6 м)
• Грузоподъёмность: поддерживает внешний комплект эмульсии до 4 ANE‑тонн (макс. 6 т)
• Максимальный вертикальный вылет: 6 м
• Высота при движении: 2.8 м
• Защита оператора: закрытая кабина FOPS/ROPS, контакты блокировки дверей кабины, проверка тормозов из кабины, камера заднего вида
• Привод и энергия: батарейный привод с долговечными промышленными Li‑ion батареями, возможность быстрой зарядки, рекуперация энергии до 50 %, архитектура с прямым приводом
• Комфорт и эргономика: кондиционирование и отопление, передняя подвеска повышенной комфортности, подвешенные сиденья T‑back с трёхточечными ремнями, многофункциональный дисплей
• Системы безопасности: отказоустойчивые тормоза SAHR, система огнетушения сухим химическим порошком, сниженный риск пожара за счёт расположения эмульсии
• Поддерживающее оборудование: гидравлические задние опорные ножки и опциональные гидравлические передние опорные ножки
