Вихревой ограничитель расхода

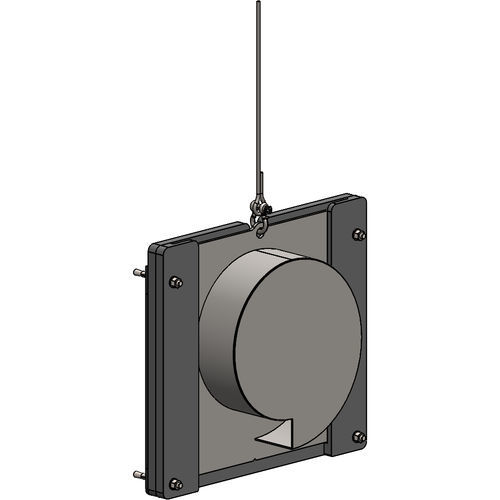

Ограничитель расхода VORTEX EFFECT или VORTEX LIMITER располагается на выходе из регулирующей конструкции, на стороне удержания. Он ограничивает отток в зависимости от максимального напора воды выше по течению. Его проходное сечение как минимум в три раза больше, чем отверстие форсунки. Таким образом, ограничитель VORTEX EFFECT LIMITER снижает риск засорения на выходе из резервуара. Поскольку ограничитель расхода не имеет подвижного механизма, его обслуживание минимально. Ограничитель VORTEX LIMITER выпускается в двух конфигурациях: - Стационарная версия, устанавливаемая непосредственно на бетонную стену; - Съемная версия, установленная на направляющих, которые можно снять с поверхности с помощью стропы. Для работы VORTEX LIMITER требуется увеличение нагрузки на восходящий поток. Образование вихря, то есть водоворота, происходит, когда ограничитель полностью погружен в воду. Под действием гидростатического давления вода начинает завихряться в камере ограничителя. Скорость воды в сочетании со спиралевидной формой ограничителя приводит к тому, что сточные воды обтекают периферию выпускной трубы. В центре ограничителя образуется воздушный конус. Именно этот воздушный конус обеспечивает ограничение потока при сохранении большого проходного сечения: более чем в три раза больше, чем у сопла.
