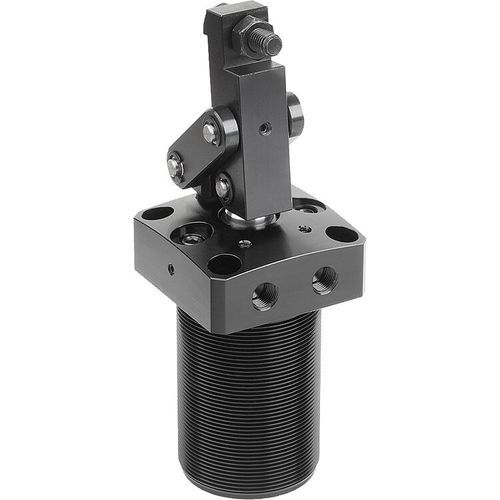

Цилиндр с креплением 05609 series

пневматическийпоршневыйдвойного действия

Зажим звена пневматический навинчивающийся с фланцем Материал: Корпус алюминий. Поршень сталь. Исполнение: Корпус черный анодированный. Поршень твердое хромированное покрытие Примечание: Ввинчивающиеся пневматические зажимы с фланцем применяются там, где достаточно небольших усилий зажима и где место зажима должно быть освобождено для размещения или снятия детали. Конструкция позволяет экономить место при монтаже. С помощью ввинчивающегося болта можно регулировать высоту поворотного зажима. Струбцина подходит для утопленного монтажа в крепеже. Благодаря функции двойного действия струбцины давление используется для перемещения поршня вниз и вверх. Звеньевые зажимы можно использовать для зажима заготовок с низким профилем. Зажим не должен быть ограничен в своем действии. F1 = при максимально допустимом рабочем давлении 7 бар. По сравнению с поворотными зажимами, зажимные звенья одинакового размера могут создавать более высокие усилия зажима благодаря механизму звена. Ввинчивающийся хомут с фланцем может крепиться сверху или снизу с помощью круглой гайки со шлицем DIN 70852 (07590-05). Другим вариантом является крепление хомута к крепежу сверху с помощью четырех винтов с головкой. Положение зажимного рычага может быть подобрано индивидуально. Поворотный зажим должен работать только с использованием смазанного воздуха. Крепежные отверстия во фланце имеют те же размеры, что и в резьбовом фланце 05610-20.
