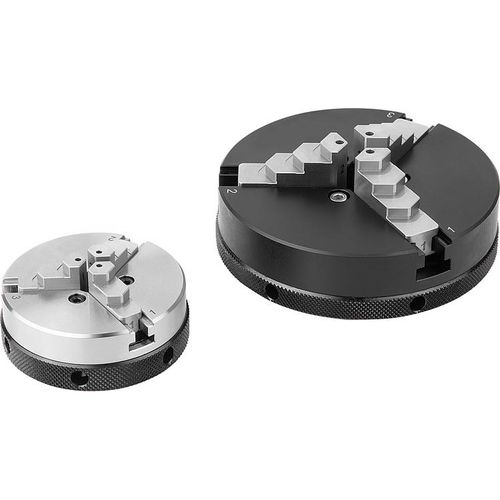

Трехкулачковый зажимной патрон для деталей 33226

для метрологиисверхточныйиз алюминия

Прецизионный трехчелюстной патрон с ручным управлением Материал: сталь корпуса и челюстей. Корпус свыше Ø100 алюминий, губчатая сталь. Версия: Стальные корпуса блестящие, челюсти закаленные и блестящие. Корпуса из алюминия твердые анодированные. Примечание: Эти патроны были специально сконструированы в соответствии с требованиями к небольшому усилию зажима с высокой точностью. Для внутренней и наружной фиксации цилиндрических заготовок. Зажимные губки перемещаются внутрь и наружу простым вращением зажимного кольца вручную или с помощью входящего в комплект поставки рычага. Закаленные внутренние губки, поставляемые в стандартной комплектации, являются реверсивными. Номер губки обозначен на верхней и нижней стороне каждой губки. Номер зажимных губок указан на соответствующем пазе корпуса патрона. Зажимной патрон D=50 с рабочим инструментом и штифтами Ø2 мм, длиной 3х12 мм и 3х18 мм. Зажимной патрон D=64 с операционным инструментом и штифтами диаметром 2 мм, длиной 3х12 мм и 3х18 мм. Зажимной патрон D=104 с операционным инструментом и штифтами диаметром 2 мм, длиной 3х12 мм, 3х18 мм и 3х24 мм. Зажимной патрон D=160 с операционным инструментом. Штифты могут быть вставлены в отверстие в передней части каждой челюсти и используются для приподнятого удержания легких деталей. Штифты могут быть удалены снова. Концентриситет < 0,03 мм Круговое биение < 0,01 мм Повторить точность зажима < 0,01 мм
