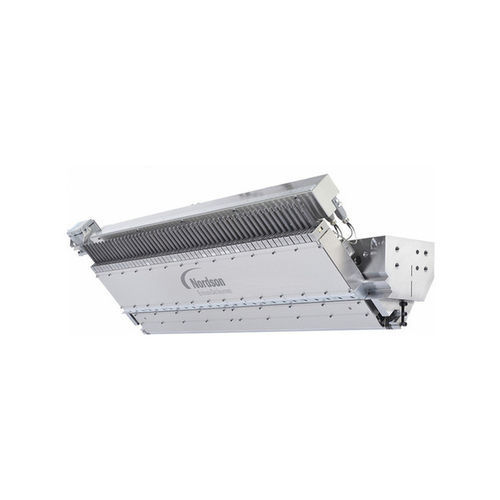

Электрический привод EDI®

электромеханическийлинейныйдифференциальный

Обзор
Системы регулировки губ EDI® включают ручные, термические (Autoflex™) и моторизированные (Prodigi™) варианты для управления зазором губы матрицы при экструзии и нанесении покрытий. Системы разработаны для интеграции с системами измерения/ APC, чтобы повысить однородность профиля, снизить брак и обеспечить быстрые воспроизводимые корректировки.

Ручная регулировка губ
Ручная регулировка выполняется ручными инструментами для затягивания/ослабления регулировочных резьб и предназначена для грубых настроек на месте. Надёжный метод, совместимый с различными механическими конфигурациями.

• Push‑Only: одна резьба, большой ход за оборот (~1,0 мм/об).
• Differential Push‑Only: двухрезьбовая система для более мелких перемещений (~0,2 мм/об).
• Differential Push‑Pull: двухрезьбовая система с тянущей функцией для помощи при открытии при низком давлении (~0,2 мм/об).

Технология Autoflex™ (термическая регулировка)
Autoflex™ использует тепловое расширение/сжатие регулировочных блоков (нагреватель + путь охлаждения воздухом) для точной локальной корректировки. В сочетании с системой измерения/APC это снижает вариативность и повышает выход продукции. Каждый узел регулировки оснащён управляемым нагревательным блоком.

Особенности Autoflex™ VI и VI‑R

• Низкомассовые транслаторы для более быстрой термической реакции.
• Центральные расстояния: 21,0 мм (0,827"), 25,4 мм (1,000"), 28,6 мм (1,125"); другие шаги по запросу.
• Нержавеющая крышка предотвращает влияние сквозняков и накопление остатков на компонентах регулировки.
• Низкий профиль, близкий подход к нипу.
• Опциональный модульный дизайн VI‑R позволяет снимать систему целиком для обслуживания.

Особенности Autoflex™ VI‑RE
US Patent 10,518,459

• Примерно на 43% увеличенный ход по сравнению с предыдущими конструкциями без увеличения времени отклика.
• Работает при конвективном или принудительном воздушном охлаждении.
• Прокладка проводки нагревателей в распределительную коробку через быстроразъёмный штекер для обслуживания.
• Модульные наборы по 3 или 4 регулировки для удобного доступа к изнашиваемым деталям.

Моторизированные приводные устройства Prodigi™
Prodigi™ заменяет термические болты моторизированными приводами, подключёнными к регулировочным резьбам, переводя вращение двигателя в точное линейное перемещение. Приводы размещаются вне горячей зоны матрицы и обеспечивают быстрые APC‑коррекции через удалённый интерфейс.

Ключевые показатели

• Испытания разработки: исходная вариация толщины ~±25% была значительно снижена примерно за 44 секунды после запуска.
• С APC и Prodigi™ почти целевой профиль по длине матрицы достигается примерно за 3 минуты, по сравнению с ~12 минутами при использовании традиционных термических приводов.
• Преимущества: более быстрая стабилизация, уменьшение брака, воспроизводимые производственные циклы.

Преимущества и типовые приложения

• Быстрый и точный локальный контроль зазора губы (ручной, термический или моторизированный варианты).
• Улучшенная однородность профиля и повышение выхода продукции.
• Модульные опции для упрощённого обслуживания и модернизации.
• Типовые применения: барьерные плёнки, дышащие гигиенические плёнки, оптические/термочувствительные плёнки, CPP/Cast/Stretch/BOPE/BOPP, горяче‑плавкие/жидкие покрытия для экструзии и ламинирования.

Технические характеристики

• Семейство продуктов: EDI® Lip Adjustment Systems (Manual, Autoflex™, Prodigi™).
• Центральные расстояния: 21,0 мм (0,827"), 25,4 мм (1,000"), 28,6 мм (1,125"); другие шаги по запросу.
• Ручное грубое перемещение: ~1,0 мм/об (push‑only).
• Дифференциальное двухрезьбовое тонкое перемещение: ~0,2 мм/об.
• Autoflex™: нагревательные блоки + воздушное охлаждение; низкомассовые транслаторы для улучшенной реакции.
• VI‑RE: ~43% увеличение хода; модули 3/4 регулировок; быстроразъёмная проводка нагревателей.
• Prodigi™: моторизированные приводы для дистанционной точной линейной регулировки; в испытаниях показаны быстрые времена коррекции.
