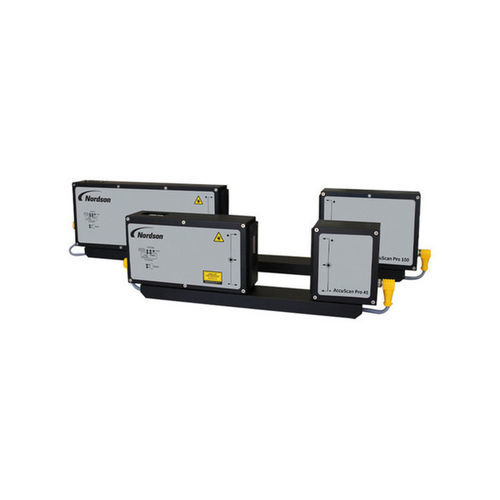

Испытательное устройство концентричности AccuScan Pro series

автоматическоеавтоматизированноедля кабеля

Обзор
Построенный на проверенной оптической и электронной платформе, AccuScan Pro — компактный одноосевой лазерный измеритель диаметра для проволоки, кабеля, труб, шлангов и других цилиндрических, плоских или профильных изделий. Подходит для inline-контроля диаметра в реальном времени и для автономных офлайн-измерений. Измеряет диаметры до 100 мм (3.94 in) и может быть сложен в стопу для измерения больших диаметров. Конструкция обеспечивает точные измерения при низких требованиях к обслуживанию в промышленных условиях.

Функции и преимущества

• Высокая точность измерений вне зависимости от положения изделия в измерительном проёме.
• Спроектированная оптика и методы калибровки для стабильной точности.
• Рельсовая конструкция обеспечивает гибкое расположение между передающей и приёмной головками.
• Опциональная система продувки воздухом для очистки оптических окон и снижения обслуживания.
• Гибкие коммуникации с поддержкой RS-232 и Ethernet для интеграции в процессы.
• Опциональный сверхъяркий дисплей и интерфейс оператора для настройки и просмотра данных.
• Цветовые светодиодные индикаторы состояния для быстрого контроля работы и связи.
• Корпус с классом защиты IP65.

Доступные модели
Модель | AccuScan Pro 45 mm | AccuScan Pro 100 mm
Диапазон OD | 0.13 – 45 mm (0.005 – 1.77 in) | 0.2 – 100 mm (0.008 – 3.94 in)
Размер проёма | 52 mm (2.05 in) | 106 mm (4.17 in)
Точность | ±0,001 mm (модель 45 mm) | ±0,002 mm (модель 100 mm)
Разрешение | 0,00001 mm (обе модели) | 0,00001 mm (обе модели)
Скорость сканирования | 1200 scans/sec | 1200 scans/sec

Опции и примечания по применению

• Опция MultiScan обеспечивает 100% онлайн-контроль многожильных кабелей, позволяет одновременно измерять до 12 диаметров проволоки и обнаруживать отсутствующие или повреждённые жилы.
• Опция обнаружения дефектов за один проход для выпуклостей и сужений (зависит от применения).
• Приборы можно складывать для расширения измеряемого диапазона диаметров.
• Предназначен для шнуров, резиновых и пластмассовых шлангов, пластиковых труб и трубок, стержней, проводов и кабелей, а также других экструдированных или волочёных изделий.

Технические характеристики

• Модели: AccuScan Pro 45 mm и AccuScan Pro 100 mm.
• Диапазон измерения OD: 0,13–45 мм (модель 45 мм); 0,2–100 мм (модель 100 мм).
• Размер проёма: 52 мм (модель 45 мм); 106 мм (модель 100 мм).
• Точность: ±0,001 мм (45 мм); ±0,002 мм (100 мм).
• Разрешение: 0,00001 мм (0,0000004 in).
• Скорость сканирования: 1200 scans/sec.
• Опции: MultiScan, обнаружение lumps/neckdowns в один проход, сверхъяркий дисплей, продувка воздухом.
• Коммуникации: RS-232 и Ethernet; поддержка различных протоколов.
• Класс корпуса: IP65.
• Типичные области применения: проволока, кабель, трубы, шланги, стержни, процессы экструзии и волочения.
