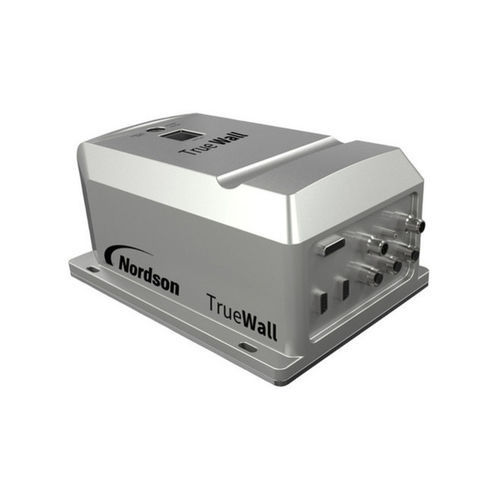

Испытательное устройство концентричности TrueWall series

автоматическоедля кабелядля шланга

Обзор
TrueWall — ультразвуковой прибор для непрерывного измерения толщины стенки и концентричности круглых изделий. Доступен в нескольких моделях для охвата широкого диапазона наружных диаметров и поддерживает определение многослойных конструкций и измерение тонких стенок, применим для производителей труб, рукавов, шлангов, изолированных проводов и кабелей.

Функции и преимущества

• Автоматическое измерение — определяет толщину стенки без вмешательства оператора для стабильного онлайн-контроля.
• Snap-настройка и калибровка — полностью автоматическая настройка для быстрых переналадок.
• Многослойность и тонкие стенки — различает до 4 слоёв и измеряет очень тонкие стенки с помощью специализированного алгоритма.
• Компактная установка — измерительные головки устанавливаются в лоток или через герметичную диафрагму для внешнего монтажа.
• Готовность к Industry 4.0 — встроенный веб‑сервер, Ethernet, входы энкодера и дискретные I/O для интеграции в производственную сеть.

Модели и ключевые диапазоны
Измерения: TrueWall 1012 | TrueWall 1025 | TrueWall 1040 | TrueWall 1063
Диапазон OD: 0,25–12 мм | 2,5–25 мм | 4–40 мм | 7,5–63 мм
Минимальная толщина стенки (примеры): 10 МГц: 0,254 мм; 20 МГц: 0,127 мм; опция для тонкой стенки (20 МГц): 0,025 мм (где доступна).
Датчики: зависит от модели (4, 6, 8); Частоты: 1 МГц, 2,25 МГц, 5 МГц, 10 МГц, 20 МГц в зависимости от модели.

Проверка допусков на высокой скорости
Система может выполнять до приблизительно 10 000 измерений стенки в секунду (в зависимости от толщины и конфигурации) и сравнивает каждый скан датчика с заданными допусками для обнаружения кратковременных колебаний на каждом слое.

Многоточечная измерение стенки и концентричности
Четыре–восемь регулируемых датчиков окружают изделие, оценивают критические участки и обеспечивают быстрые и точные измерения толщины стенки и концентричности по окружности.

Многослойные и тонкостенные измерения
Продвинутые алгоритмы и чувствительность позволяют различать до 4 слоёв и точно измерять очень тонкие стенки на различных частотах датчиков.

Встроенный веб‑сервер
Локальный веб‑интерфейс для настройки, конфигурации допусков, управления рецептами и диагностики. Ключевые возможности:

• Отображение центрирования, толщины стенки, эксцентриситета и диаметра.
• Интеграция внешних лазерных измерений OD.
• Поддержка скорости линии (энкодер/LaserSpeed) и дискретных I/O.
• Конфигурация рецептов, параметры и внутренняя диагностика; доступен многоязычный интерфейс.

Опция ультразвукового измерения OD
Опция OD использует оптимизированные эхо-сигналы датчиков для предоставления высокоточной информации о наружном диаметре и в ряде случаев служит экономичной альтернативой лазерному сканированию OD.

Измерение вне лотка (self-flooding)
Для приложений, требующих измерений вне охлаждающего лотка, TrueWall можно конфигурировать как самоокупаемый (self-flooding) датчик с герметичным водонепроницаемым диафрагменным узлом для погружных внешних измерений.

Рекомендуемые дополнения к технологической линии

• LaserSpeed Pro — датчик длины и скорости.
• AccuScan 5000 — двухосевой прибор измерения диаметра.
• AccuScan 6000 — четырёхосевой прибор измерения диаметра.
• AccuScan Pro — одноосевой прибор измерения диаметра.
• BenchMike Pro — микрометр для инспекции образцов.
• Smart Temp — предпусковой нагреватель для управления процессом.

Технические характеристики

• Семейство изделий: TrueWall (модели 1012, 1025, 1040, 1063).
• Скорость измерения: до ~10 000 измерений стенки в секунду (в зависимости от материала и конфигурации).
• Измерение слоёв: до 4 слоёв; алгоритм для тонкой стенки до 25 µm на изделиях диаметром от ~250 µm при применимости.
• Диапазоны OD по моделям: 1012 = 0,25–12 мм; 1025 = 2,5–25 мм; 1040 = 4–40 мм; 1063 = 7,5–63 мм.
• Количество датчиков и частоты: в зависимости от модели (4/6/8); частоты 1–20 МГц по опциям.
• Режимы/опции: многоточечное измерение стенки, концентричность, опция OD ультразвука, измерение диаметра/овальности, проверка допусков на высокой скорости, конфигурация self-flooding.
• Подключение: встроенный веб‑сервер, Ethernet, входы энкодера/скорости линии, дискретные I/O, управление рецептами и диагностика.
• Установка: компактные измерительные головки для монтажа в лоток или герметичный диафрагменный узел для внешнего монтажа.
