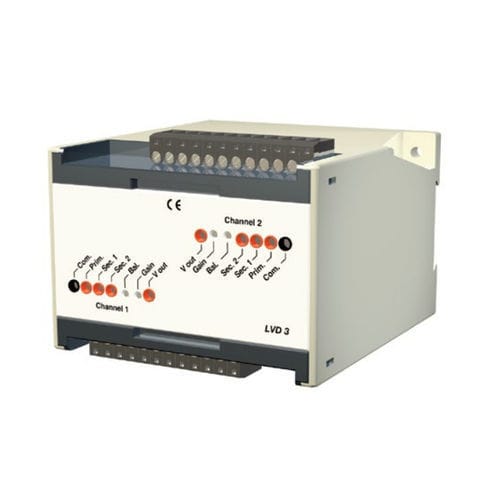

Сигнализатор LVD 3 разработан для точных и быстрых измерений положения с помощью LVDT-преобразователей. Модуль состоит из двух идентичных каналов, электрически изолированных друг от друга и от источника питания. Каждый канал имеет осциллятор, подающий на датчик переменное возбуждение, входы для двух позиционно-чувствительных сигналов от датчика и регулируемый усилитель сигнала с токовым и вольтажным выходом. Калибровка LVD 3 и подключенных LVDT-преобразователей легко выполняется с помощью переключателей, потенциометров и тестовых гнезд на модуле. LVD 3 монтируется на DIN-рейку или любую другую поверхность. Все электрические соединения с модулем осуществляются через один разъемный клеммный блок для каждого канала.
Характеристики
- 2 отдельных канала измерения
- Возбуждение преобразователя: 2,5-3,2 кГц
- Первичная обратная связь или суммарная обратная связь
- Выход напряжения: 0-10 или ±10 В
- Токовый выход: 4-20 мА
- Источник питания: 24 В ПОСТОЯННОГО ТОКА
- Быстрая установка на DIN-рейку
- маркировка CE
- соответствует ЭМС
---
