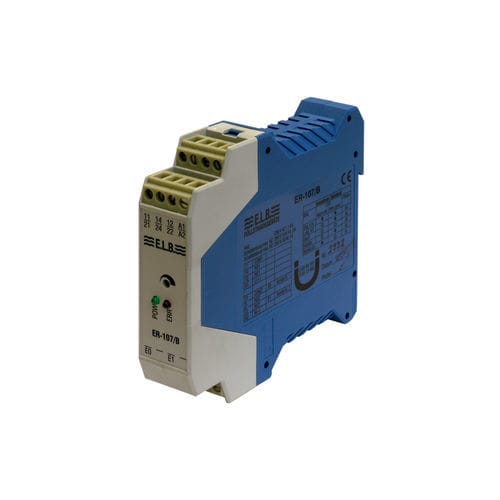

Кондуктивный сигнализатор уровня ER-107/B

для жидкостейиз нержавеющей сталиSPDT

Определение предельного уровня проводящих жидкостей, измерительная система состоит из двойного стержневого электрода и реле ER-107 -Устройство отключения при переполнении в соответствии с § 19 WHG -Тонкая конструкция, ширина всего 22,5 мм -Регулируемая чувствительность -Беспотенциальный выход в виде SPDT (2 x) -Питание 230 В переменного тока ±10% 48-62 Гц, 24 В постоянного тока ±10% (опция) Конструкция Устройство отключения при переполнении состоит из датчика (проводящий двойной электрод) и электродного реле типа ER-107. Оно обеспечивает двоичный сигнал переключения на выходе. Этот сигнал может быть передан непосредственно или через усилитель сигнала на устройство отчета или на секцию управления и ее управляющий элемент. Компоненты устройства отключения переполнения, не имеющие сертификата испытаний, должны соответствовать разделам 3 и 4 принципов утверждения устройства (ZG-ÜS). Функция Электродное реле ER-107 подает измерительное напряжение, которое заставляет "рабочий ток" протекать по сигнальному проводу через встроенный в приемник резистор. Как только этот рабочий ток прерывается (например, обрыв кабеля), это обнаруживается и отображается на дисплее ER-107, а контакт источника переключается в состояние тревоги. Когда уровень заполнения емкости достигает токопроводящего стержня пикапа, через токопроводящую жидкость протекает измерительный ток. Этот ток, более высокий по сравнению с рабочим током, обнаруживается ER-107 и генерируется аварийное сообщение. Чувствительность можно регулировать в пределах диапазона срабатывания датчика с помощью потенциометра. Функции ER-107 основаны на принципе замкнутой цепи тока. Аварийное состояние реле соответствует мертвому состоянию устройства.
