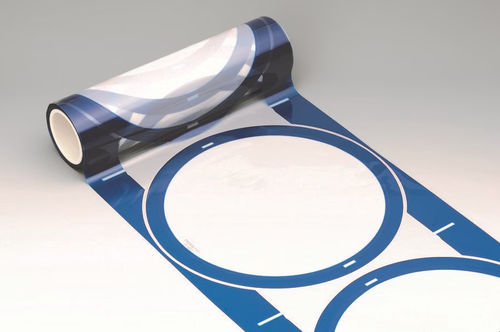

Клейкая лента сборка ELEP MOUNT™

пленочнаядля полупроводниковых пластиндля электроники

Обзор Эта клейкая пленка предназначена для крепления микросхем ИС к выводной рамке или интерпозеру в процессе сборки полупроводниковых приборов. Она полезна для обеспечения высокой надежности адгезии, а также в процессах производства BOC и стекированных CSP, решая традиционные проблемы кровотечения серебряной пасты, вызывающие короткие замыкания. Он также был разработан для использования в непрерывном процессе в сочетании с фиксирующей лентой для нанесения кубиков. Особенности

• Выдающиеся характеристики захвата при толщине чипа 50 мкм.
• Возможность монтажа на пластину при температуре 40°C.
• Вместе с чувствительной к давлению лентой для нанесения кубиков.
• Возможность формования этикетки.

Структура Структура иллюстрируется структурной схемой продукта (визуальное представление доступно на странице продукта). Свойства Таблица - Размер чипа / Толщина [мкм] / Размер пластины [мм] / Плоскостность поверхности / Линейка / Форма поставки / Свойства: C/C (тип чипа) >2 мм / Толщина: 10-40 мкм / Размер пластины: 200, 300 мм / Плоскостность поверхности: Плоская / Линейка: Серия EM-700 (без отверждения) / Форма поставки: Предварительная резка/непредварительная резка Малый (тип чипа) / Толщина: 10-40 мкм / Размер пластины: 200, 300 мм / Плоскостность поверхности: Плоская / Линейка: EM-310/400 series (cure) / Форма поставки: Предварительная резка/непредварительная резка C/S (тип чипа) / Толщина: 10-40 мкм / Размер пластины: 200, 300 мм / Плоскостность поверхности: Шероховатая / Линейка: EM-310/400 series (cure) / Форма поставки: Прекат/непрекат Применение и преимущества

• Крепление микросхем ИС к выводным рамкам или интерпозерам при сборке полупроводников.
• Повышает надежность адгезии при производстве ВОС и стоечных CSP.
• Предотвращает вытекание серебряной пасты, которое может вызвать короткое замыкание.
• В сочетании с фиксирующей лентой позволяет интегрировать ее в непрерывный процесс нарезки кубиками.

Caractéristiques / spécifications techniques

• Серия / семейство моделей: ELEP MOUNT™ (серия EM)
• Типичный диапазон толщины пленки: 10-40 мкм
• Поддерживаемые размеры пластин: 200 мм, 300 мм
• Формы поставки: Precut / Non-precut
• Примеры: Серия EM-700 (без полимеризации); Серия EM-310 / EM-400 (с полимеризацией)
• Варианты плоскостности поверхности: Плоская (для C/C и мелкой стружки), Шероховатая (для C/S)
• Рабочие характеристики: Предназначен для захвата микросхем толщиной 50 мкм
• Рабочая температура для монтажа пластин: Позволяет производить монтаж при температуре 40°C
• Встроенная функция: Сочетается с чувствительной к давлению лентой для нанесения штампов и крепления матриц в непрерывных процессах
• Основное применение: Крепление микросхем ИС к выводным рамкам и интерпозерам; подходит для процессов BOC и стекированных CSP
