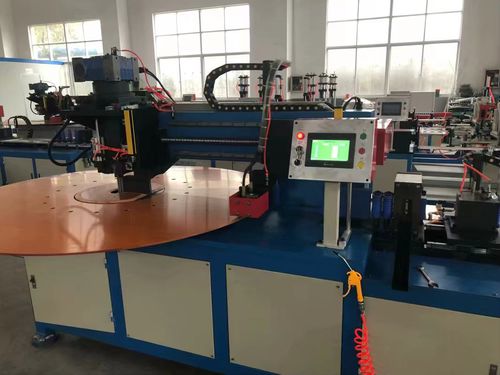

Гидравлический гибочный пресс

для трубдля профилейдля резки

1. Принцип работы 1.1, Гибочный станок в основном состоит из загрузчика катушки, выпрямительного устройства, первый раз подающего устройства, режущего устройства, второй раз подающего устройства, гибочного устройства и рабочего стола вращения, рамы станка, системы управления и т.д. Все действия управляются гидравлической системой и сервомоторами, и PLC управляя. Конструкция гибочного станка относится к импортированным машинам этого вида от Европы, шаг и процесс действий одинаковы с ними. Между тем, мы также улучшили его для того чтобы быть более разумным. Для сравнения, гибочный станок Heima, который является брендом гибочного станка, изготовленного другой компанией, действия и процесс гибочного станка Heima очень не разумны, его необходимо усовершенствовать. Неразумное является основным по двум следующим пунктам, Во-первых, изгибание колес конструкции нецелесообразно. Как мы знаем, шаг рядов труб для испарителей с косыми плавниками небольшой, и гибочный станок должен сгибать 10 штук труб один раз, поэтому колеса для сгибания должны быть тонкими и длинными, а значит, его жесткость плохая. Таким образом, если верхний и нижний концы колес не усилены соединительной пластиной, то сгибаемый профиль труб по 10 штук не будет одинаковым, также не будут одинаковыми формирующие R и углы. Поэтому качество изгиба не может быть гарантировано. Во-вторых, расположение режущей станции нецелесообразно. Она должна быть устроена после подачи, и должна добавлять вторичную подачу, подобно этому, она может подавать как можно больше вперед, чтобы в последний раз подача шла как можно дальше, чтобы не было царапин. Таким образом, экономия времени, экономия труда, экономия материала.
