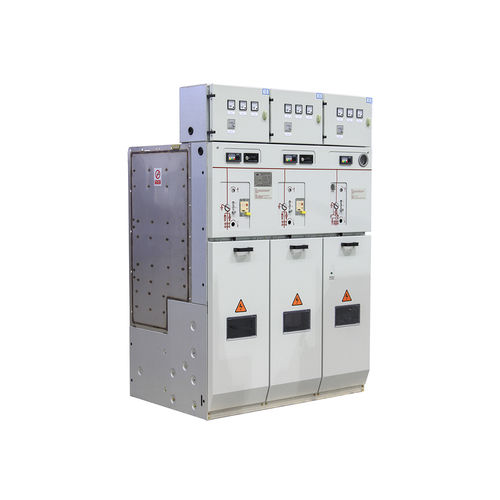

Распредустройство среднего напряжения HXGT6A-12(24)

под металлическим кожухомс элегазовой изоляцией SF6промышленное

Внутреннее элегазовое распределительное устройство HXGT6A-12(24) - это новое поколение распределительных устройств кольцевой сети, самостоятельно разработанное компанией Tianan Electric, с уровнем напряжения 12 кВ (24 кВ). Это превосходный продукт, усовершенствованный на основе оригинальной технологии надувных кольцевых сетевых шкафов HXGT6-12. В мае 2016 года он прошел типовые испытания в Сианьском национальном испытательном центре высоковольтных электрических аппаратов, а также получил сертификат немецкой компании TüV Rheinland. Все высоковольтные компоненты изделия, находящиеся под напряжением, герметично упакованы в бокс из нержавеющей стали (IP67), заполненный газом SF6 под пониженным давлением (0,02～0,04 МПа манометрического давления, 20℃), не подверженным воздействию внешних условий окружающей среды, таких как конденсат, загрязнения и мелкие животные. Он может использоваться в жестких условиях эксплуатации. -Прошел сертификацию TüV Rheinland; -Прошел испытание на высоте 4000 м над уровнем моря; -Рабочий ток 630A～1250A; -Габаритные размеры одного отсека составляют 350×820×1600; -Полный набор функций, три функциональных блока: выключатель нагрузки, комбинированный электроприбор и автоматический выключатель; -В выключателе нагрузки используется дугогасительная решетчатая структура охлаждения с сильной дугогасительной способностью; -В механизме управления используется разработанный самостоятельно механизм функциональных блоков и трехпозиционный механизм изоляции, обладающий высокой универсальностью и надежностью; -Излом изоляции трехпозиционного разъединителя заметен; -Годовой коэффициент утечки воздуха составляет менее 0,1%; -Возможность применения различных методов расширения и реализации компоновки одной коробки.
