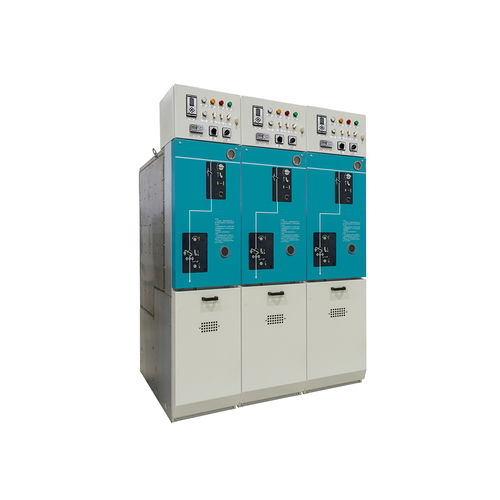

Распредустройство с элегазовой изоляцией SF6 HXGT10-40.5

среднего напряженияпод металлическим кожухомпромышленное

Внутреннее распределительное устройство с металлической элегазовой изоляцией HXGT10-40.5 (далее - HXGT10-40.5) - это высокотехнологичный продукт, самостоятельно разработанный компанией Tianan Electric, в котором используется технология изоляции газа SF6, а его технический уровень достиг передового отечественного и международного уровня. . Надувной шкаф типа выключателя нагрузки и надувной шкаф типа автоматического выключателя были дважды удостоены сертификата "Национальный ключевой новый продукт" в 2007 и 2011 годах соответственно. Все высоковольтные токоведущие части надувного кольцевого шкафа HXGT10-40.5 герметизированы в корпусе из нержавеющей стали (IP67), заполненном газом SF6 под небольшим положительным давлением (0,02～0,04 МПа манометрического давления, 20℃). Надувной шкаф имеет три конструкции: C, F и V. Среди них надувные шкафы C и F используют газ SF6 в качестве дугогасящей и изолирующей среды и используют принцип гашения дуги сжатым воздухом SF6 под небольшим положительным давлением. Требования к ним невелики; в надувном шкафу типа V используется принцип вакуумного гашения дуги, который обладает такими преимуществами, как высокая отключающая способность и длительный срок службы. - Национальные ключевые новинки - С тремя функциональными модулями: выключатель нагрузки, комбинированный электрический аппарат и автоматический выключатель - Номинальный ток шкафа автоматического выключателя может достигать 1250 А, а ток отключения при коротком замыкании - 25 кА - Объем одного блока 500×1000×1750 мм - Высота над уровнем моря менее 4000 метров - Гибкая компоновка, возможно наращивание модулей или совместное размещение коробок - Первое отечественное распределительное устройство 35 кВ, реализующее работу всего аппарата под водой
