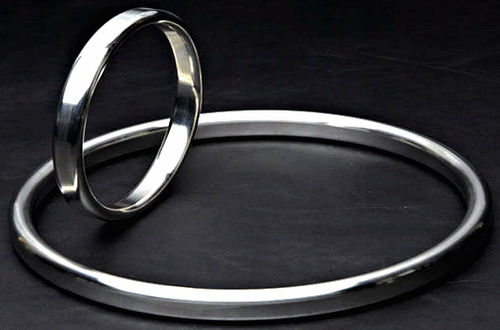

Прокладка для соединения овального кольца
SUNWELL 800
- Кольцевые прокладки предназначены для применения в нефтепромысловой и перерабатывающей отраслях промышленности.
- Прокладка овальной формы относится к серии API 6A R
- Эти прокладки используются при давлении до 10 000 PSI.
- Овальный тип прокладки - это единственная прокладка, которая подходит к радиальному пазу дна.
- Прокладки и не используются повторно после крутящего момента.
Описание
Кольцевое соединение было изначально разработано для применения при высоких давлениях и температурах в нефтяной промышленности и в основном используется в нефтяной промышленности на буровом оборудовании и оборудовании для заканчивания скважин. Однако сегодня этот ассортимент продукции можно найти и на клапанах и трубопроводных сборках, а также на некоторых соединениях сосудов высокого давления с высокой степенью целостности.
Допуски (дюймы)
>"А" Ширина кольца: +/-0.008
> "B" "H" Высота кольца: +/-0.020
>"P" Средний диаметр кольца: +/-0.007
> "23o" Угол: +/- 1/2o
Стандартный
Стандартные кольцевые соединения типа R изготавливаются в соответствии с размерами и номиналами по API 6A и ASME B16.20.
Доступны как в овальной, так и в восьмиугольной конфигурации, оба типа взаимозаменяемы на современных восьмиугольных фланцах с рифленым покрытием.
Как и в случае со всеми металлическими кольцевыми соединениями, включая тип R, рекомендуется заменить кольцо при разрыве фланцевого соединения.
---
