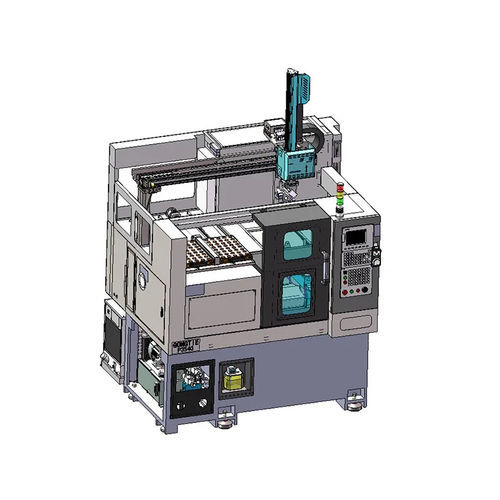

Автоматизированная система загрузки
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Спецификации
- автоматизированная
Описание
Обзор
Гантри-робот со стокером
Подача с задней стороны
Подача спереди (осевые детали)
Оси — конвейерная лента
Одноуровневый стокер
Двухслойный стокер
Многоуровневые / двойные / одиночные варианты (обзор)
12-станционный стокер
Цепная плита для валов
Цепная плита для дисков
Технические характеристики
- Модульные гантри/портальные системы загрузки для автоматизации CNC-токарной обработки, объединяющие гантри-роботы с различными стокерными и подающими решениями для обработки дисков, деталей сложной формы и валов/осьевых деталей.
Гантри-робот со стокером
- Обрабатываемые детали: диски, детали сложной формы.
- Пример размера стокера: 250 × 400 мм (типично до 2 стокеров).
- Ограничение по заготовке: диаметр/длина ≤ 50 мм.
- Подходящие CNC-модели (пример): P3538.
Подача с задней стороны
- Обрабатываемые детали: осевые детали (гладкие валы, винты).
- Расположение / ёмкость: B550 — Ø 6–25 мм; длина 100–550 мм; B300 — Ø 6–25 мм; длина 100–300 мм.
- Применение: для осевых деталей с низкими требованиями к точности по оси.
- Подходящие CNC-модели: P3518 / P3538.
Подача спереди (осевые детали)
- Обрабатываемые детали: гладкие валы, винты.
- Диапазон заготовок: Ø 6–25 мм; длина 80–200 мм.
- Применение: для деталей, требующих высокой точности по оси; допустима интеграция переворачивающего устройства для двусторонней обработки.
- Подходящие CNC-модели: P3518 / P3538.
Оси — конвейерная лента
- Обрабатываемые детали: гладкие валы, винты.
- Диапазон заготовок: Ø 6–30 мм; длина 80–300 мм.
- Техническая характеристика: допустимо переворачивающее устройство для двусторонней обработки; непрерывная подача по ленте.
- Подходящие машины: автоматические CNC-станки Gongtie с гантри-роботом.
Одноуровневый стокер
- Обрабатываемые детали: диски, детали сложной формы, ступенчатые валы.
- Размеры стокеров: 250 × 400 мм и 250 × 500 мм (типично до 2 стокеров).
- Опция: переворачивающее устройство для двусторонней обработки возможно.
- Совместимость: автоматические CNC-станки Gongtie с гантри-роботом.
Двухслойный стокер
- Обрабатываемые детали: диски, детали сложной формы, ступенчатые валы.
- Размеры стокеров: 250 × 400 мм и 250 × 500 мм (типично до 4 стокеров).
- Опция: переворачивающее устройство допустимо.
- Совместимость: автоматические CNC-станки Gongtie с гантри-роботом.
Многоуровневые / двойные / одиночные варианты (обзор)
- Многоуровневый стокер: напр., 250 × 400 мм на слой; до 12 стокеров в конфигурациях высокой плотности.
- Двухслойный стокер: типично до 4 стокеров.
- Одноуровневый стокер: типично до 2 стокеров.
- Переворачивающие устройства могут быть интегрированы для двусторонней обработки при необходимости.
12-станционный стокер
- Обрабатываемые детали: диски.
- Диапазон: зажимной диаметр 30–170 мм; опорный внутренний диаметр 50–220 мм.
- Опция: переворачивающее устройство допустимо для двусторонней обработки.
Цепная плита для валов
- Обрабатываемые детали: ступенчатые валы, детали сложной формы.
- Диапазон заготовок: валы approx. Ø 50 мм и длиной до 300 мм.
- Опция: переворачивающее устройство допустимо; непрерывная подача по цепной плите.
- Совместимость: автоматические CNC-станки Gongtie с гантри-роботом.
Цепная плита для дисков
- Обрабатываемые детали: диски.
- Диапазон: Ø 30–130 мм.
- Опция: переворачивающее устройство допустимо для двусторонней обработки.
Технические характеристики
- Типы обрабатываемых деталей: диски, детали сложной формы, осевые/валовые детали (гладкие валы, винты), ступенчатые валы.
- Типичные размеры стокеров: 250 × 400 мм; 250 × 500 мм.
- Диапазоны диаметров (пример): от 6 мм до ~170 мм (напр.: 6–25 мм, 6–30 мм, 30–130 мм, 30–170 мм).
- Диапазоны длины (пример): 80–200 мм, 80–300 мм, 100–300 мм, 100–550 мм.
- Вместимость стокера: одноуровневые (до 2), двухуровневые (до 4), многоуровневые (до 12 и более).
- Особенности: опциональные переворачивающие устройства для двусторонней обработки; ленты и цепные плиты для непрерывной подачи.
- Типичные совместимые модели CNC: P3518, P3538 и другие автоматические CNC-станки Gongtie с гантри-роботом.
