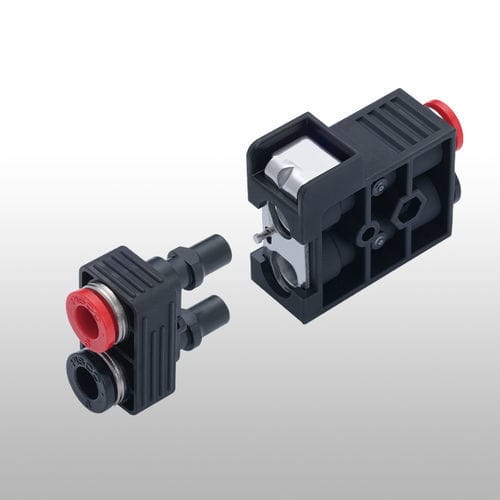

Пневматический соединитель QWS

наружная резьба-внутренняя резьбамодульный

Краткое описание
Одно действие может (раз)соединить два контура одновременно.

Ключевые особенности

• Штекер можно отсоединить простым нажатием на фиксирующую пластину.
• Запорный клапан: розетка перекрывает поток воздуха при снятии штекера.
• Штекер доступен в трёх направлениях выхода (выберите правый или левый выход; стандартная ориентация — фиксирующая пластина розетки вверх).
• Сконструировано для предотвращения неправильных подключений: соединения требуют совпадающих по цвету разъёмных колец; соединение невозможно, если кольца ориентированы неправильно.

Материалы

• Смола: PBT — используется для основных смоляных деталей; стандартный материал для общих условий.
• Металл: латунь с безэлектролитным никелированием — используется для основных металлических деталей.
• Металл: алюминий — используется для основных металлических деталей.
• Уплотнительная резина: NBR — используется как уплотнительный материал; устойчivosть к озону ниже.

Технические характеристики (таблица)
Рабочая среда: воздух
Диапазон рабочего давления: 0.1 до 1.0 MPa
Диапазон рабочей температуры: 0 до 60°C (не замораживать)

Размер порта
Диаметр трубки: φ4, φ6, φ8

Конструкция
Модульное соединение вилка-розетка с встроенным в розетку запорным клапаном и механизмом ориентации разъёмных колец для предотвращения неправильного подключения. Основные конструктивные элементы выполнены из PBT-смолы, металлические детали — из латуни (безэлектролитное никелирование) или алюминия.

Безопасность / Обращение

• Не используйте механизмы для (раз)соединения штекера и розетки — риск повреждения компонентов.
• При отключении под давлением соблюдайте осторожность; внутреннее давление может выбросить штекер.
• Полностью вставьте штекер в розетку до срабатывания фиксации; после соединения слегка потяните, чтобы убедиться в надёжности соединения.
• При (раз)соединении используйте обе руки, чтобы контролировать процесс и избежать случайного выброса штекера.
• При определённых условиях (например, низкие температуры, чрезвычайно низкие давления) может произойти утечка рабочей среды.
• Избегайте приложения механических нагрузок (тянутие, скручивание, изгиб) к соединению; чрезмерная нагрузка может привести к утечке.
• При отключении может слышаться хлопок из-за внутреннего давления.

Дополнительные технические замечания

• Долговечность: стандартные push-in фитинги PISCO — статический тест долговечности: 30 миллионов циклов; динамический тест скользящего движения: 5 миллионов циклов (условия теста указаны PISCO: приложение и снятие 0,7 MPa при 2 циклах/с).
• Максимальное рабочее давление для стандартных push-in фитингов PISCO: 1.0 MPa (проверьте спецификации модели, так как рабочее давление может изменяться с температурой).
• Использование с водой: некоторые модели допускают воду (водопроводная вода, очищенная вода, ультрачистая вода) при соблюдении условий — контролируйте пиковые давления ниже максимального рабочего давления и рассмотрите использование Insert-ring для длительного использования с водой, чтобы предотвратить усадку трубки.

Технические характеристики

• Коммерческое наименование: Twin Coupling
• Марка: PISCO
• Рабочая среда: Air
• Диапазон рабочего давления: 0.1 до 1.0 MPa
• Диапазон рабочей температуры: 0 до 60°C (не замораживать)
• Доступные диаметры труб: φ4, φ6, φ8
• Основной материал смолы: PBT
• Основные металлические материалы: латунь (безэлектролитное никелирование), алюминий
• Материал уплотнения: NBR
