Модули типа A, как указано в IEC 1076-4-101, содержат многоцелевые центры для приема кодовых ключей sanp-in. Кодовые ключи для штыревых головных разъемов имеют 4 монтажные ножки, а ключи для гнездовых разъемов - 2 монтажные ножки. Кроме того, все кодовые ключи имеют поляризационную ножку для обеспечения правильной ориентации в многоцелевых центрах модулей типа A. Кодовые ключи устанавливаются с помощью простого и недорогого инструмента для вставки.
Для каждого ключа имеется в общей сложности 8 позиций. Для любого ключа четыре позиции ключа заполняются блокирующими штифтами, а четыре остаются открытыми для приема штифтов от сопрягаемого ключа. Пары кодовых ключей H/M 2 мм доступны в 10 уникальных цветах для простой визуальной идентификации правильного расположения ключей. При использовании кодовые ключи позволяют различать сопрягаемые пары разъемов и предотвращают установку дочерней карты в неправильный разъем.
Тип A, как указано в IEC 1076-4-101, содержит многоцелевые центры для приема защелкивающихся кодовых ключей
Кодовые ключи для контактных головок имеют 4 монтажные ножки, а ключи для гнездовых разъемов - 2 монтажные ножки. Кроме того, все кодовые ключи имеют поляризационную ножку для правильной ориентации в многоцелевых центрах модулей типа A. Кодовые ключи устанавливаются с помощью простого и недорогого инструмента для вставки.

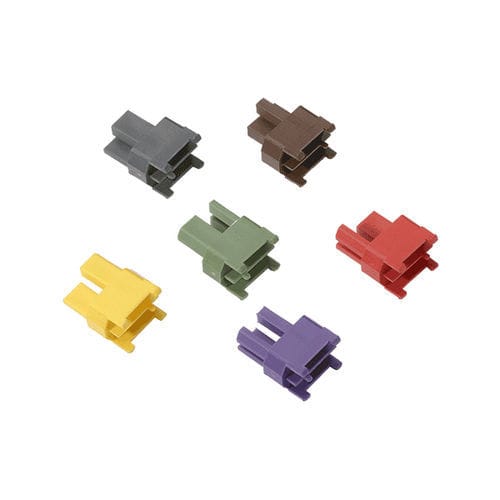

Для каждого ключа имеется в общей сложности 8 позиций для установки ключа. Для любого ключа четыре позиции ключа заполнены блокирующими контактами, а четыре остаются открытыми для приема контактов от сопрягаемого ключа. H/M 2 мм кодовые ключи доступны в 10 уникальных цветах для простой визуальной идентификации правильного расположения ключей. При использовании кодовые ключи различают сопрягаемые разъемы и предотвращают установку дочерней карты в неправильный разъем.
---
