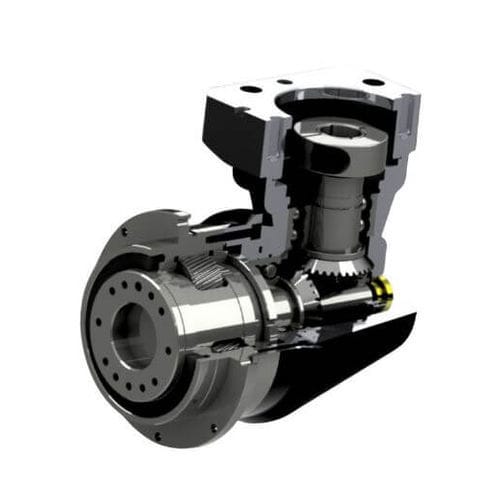

Серворедуктор с винтовой зубчатой передачей ADR64
ортогональныйс полым валом50-100 Nm

серворедуктор с винтовой зубчатой передачей
серворедуктор с винтовой зубчатой передачей
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
с винтовой зубчатой передачей
Направление осей
ортогональный
Тип вала
с полым валом
Крутящий момент
50-100 Nm
Количество уровней
одноуровневый, многоуровневый
Рабочая характеристика
высокоточный, с уменьшенным люфтом, высокой жесткости, высокоэффективный, высокий крутящий момент, без технического обслуживания, малошумный, с высокой пропускной способностью
Применение
для серводвигателя, для трансмиссии, для конвейера, для промышленного применения, машина
Скорость вращения

МИН.: 0 rpm
(0 rad.min-1)

3 000 rpm
(18 849,56 rad.min-1)

МАКС.: 5 000 rpm
(31 415,93 rad.min-1)

Мощность

МИН.: 250 kW
(339,91 hp)

500 kW
(679,81 hp)

МАКС.: 750 kW
(1 019,72 hp)

Описание

Серия ADR - это наш планетарный редуктор с компактным фланцевым выходным валом. Вы экономите более трети пространства и пользуетесь преимуществом крутильной жесткости, которая в пять раз выше по сравнению с обычными продуктами. Благодаря стандартизированному интерфейсу фланца, он особенно прост в установке. Встроенное дюбелевое отверстие обеспечивает дополнительную безопасность при монтаже. Размер рамки - 64мм, 75мм, 100мм, 140мм, 200мм, 255мм, 285мм Выходной крутящий момент - 42 Нм-4702 Нм Соотношение 1 этап - 3,4,5,6,7,8,9,10 Соотношение 2 этап - 12,15,16,20,25,28,30,35,40,45,50 Соотношение 3 этап - 48,60,75,80,100,120,125,180,200,256,320,512 Задний план 1 этап - P0<2 арк-мин P1<3arc-мин P2<5 арк-мин Задний план 2 этап - P0<3 арк-мин P1<5 арк-мин P2<7 арк-мин Задний план 3 ступени - P0<5 арк-мин P1<7 арк-мин P2<9 арк-мин

---

Каталоги

Для этого товара не доступен ни один каталог.

Посмотреть все каталоги Newstart Planetary Gear Boxes Co.,Ltd.
