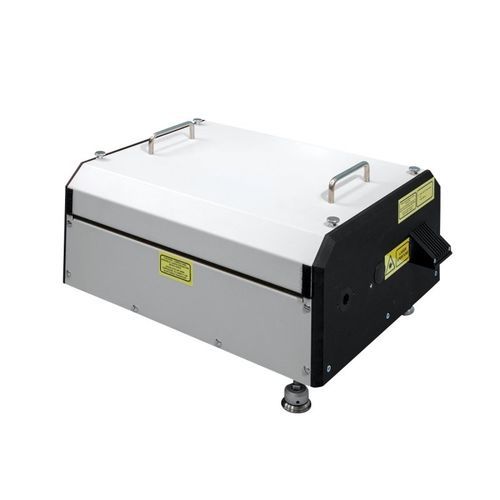

Смеситель частот MixTrain

MixTrain - это передовое автономное устройство, обеспечивающее суммарное или разностное смешивание частот одночастотных пучков КВ-лазеров в периодически опрашиваемых кристаллах. Высокая эффективность смешивания достигается за счет прецизионного температурного контроля, обеспечивающего оптимальное квазифазовое согласование во всем диапазоне настройки Matisse®. В сочетании с мощным волоконным лазером легко достигается выходная суммарная частота, превышающая 2 Вт. Диапазон входных длин волн от 690 до 1020 нм Выбор выходного диапазона от 422 до 670 нм для SFM и 1,1-4,2 мкм для DFM Крепление кристалла с температурной стабилизацией обеспечивает максимальную эффективность преобразования и стабильность выходной мощности Полностью твердотельное решение, обеспечивающее перестраиваемый выходной сигнал CW в видимом и ближнем и среднем ИК-диапазонах Характеристики Квазифазовое согласование в периодически поляризованных кристаллах В MixTrain используется квазифазовое согласование в периодически полированных кристаллах для суммарного или разностного смешивания частот двух cw-лазеров. В системе используется управляемый двигателем переводной каскад для изменения периода кристалла и термостабилизированная печь, способная нагреваться до 180°C. В комплект входит вся оптика для формирования пучка, управления поляризацией, объединения и разделения пучков. Оптический диод изолирует входной сигнал волоконного лазера от обратных отражений от установки. Периодически поляризуемые смесительные кристаллы установлены в съемной конфигурации, что позволяет использовать различные длины волн на входе оптоволокна. Смесительные кристаллы помещены в термостабилизированную печь с моторизованным управлением, обеспечивающим свободную настройку на >100 нм видимого спектра. Суммарное частотное смешение обеспечивает видимые длины волн от 480 до 670 нм.
