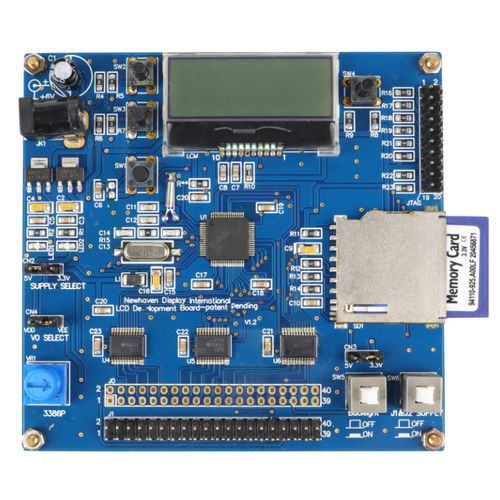

Комплект для оценки NHDev Development Board

Эта плата разработки NHDev V2.0 предназначена для оценки или создания прототипов наших TFT, COG, символьных ЖК, графических ЖК и OLED дисплеев. Эта плата основана на микроконтроллере STM32F103 Cortex-M3. Устройство предварительно запрограммировано для поддержки большинства наших дисплейных модулей и включает SD-карту с предварительно загруженными изображениями и текстовыми файлами для поддерживаемых дисплеев, которые можно перезагрузить или отредактировать с помощью ПК для оценки дисплеев с использованием пользовательских изображений или текста. Эта плата имеет множество функций, включая переключатель включения подсветки, переменный резистор для регулировки контрастности, 3-кнопочный пользовательский интерфейс, переключатель сброса MPU и JTAG-соединение с расположением контактов ARM2x10 для программирования. Эта плата также имеет выходные контакты и сквозные отверстия для вывода ЖК-дисплея с шагом 2,54 мм. На плате имеется источник питания 6 В постоянного тока, а также перемычка для выбора источника питания +5 В, 3,3 В для ЖК-дисплея. Для просмотра подробного руководства пользователя и полного списка поддерживаемых дисплеев перейдите по ссылке на спецификацию выше. Интерфейсный кабель для ЖК-дисплея продается отдельно, или же вы можете изготовить свой собственный.
