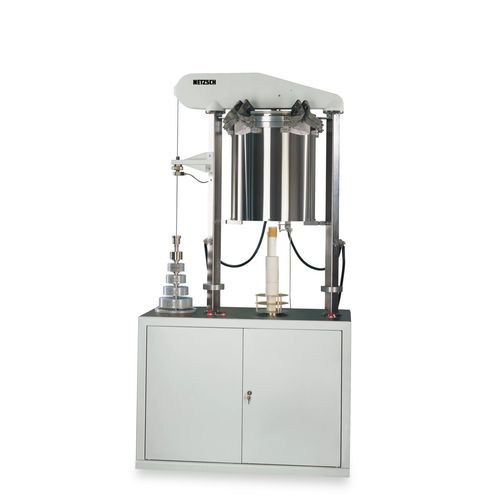

Испытательное устройство ползучести при сжатии RUL/CIC 421

для деформацийжаропрочности под нагрузкойс непрерывным движением

Тугоплавкость под нагрузкой (RUL, согласно ISO 1893) - это мера деформационного поведения огнеупорных керамических изделий, подвергаемых постоянной нагрузке и повышению температуры. Температурный диапазон, в котором происходит размягчение, не совпадает с диапазоном плавления чистого сырья; однако он должен быть надежно определен с помощью прибора RUL 421 для проверки использования огнеупорных изделий в высокотемпературных приложениях. Измерения могут проводиться в статическом воздухе в базовой версии или с дополнительным устройством для продувки инертным газом в зоне испытуемого образца. Для испытания углеродосодержащих материалов, таких как магнезиально-углеродистые графитовые кирпичи, можно создать неокисляющуюся испытательную атмосферу с помощью газонепроницаемой испытательной камеры (опция). Эта камера может быть вакуумирована и продута защитным газом, что позволяет проводить измерения при температурах до 1600°C. В качестве опции нагрузочное устройство может быть оснащено возможностью изменения нагрузки. Предварительная нагрузка может быть установлена до 300 Н, в то время как проверочная нагрузка может варьироваться от 0 Н до 700 Н, прикладываемая со скоростью от 0,3 Н/с до 3 Н/с. Как правило, для испытаний RUL и CIC используются одинаковые образцы диаметром 50 мм и высотой 50 мм. Высокоточная дифференциальная измерительная система, используемая для определения расширения и деформации, требует, чтобы цилиндрический испытательный образец имел коаксиальное отверстие 12,5 мм. Шлифованные поверхности должны быть плоскими, параллельными и перпендикулярными к оси цилиндра (ISO/DIN). Возможны и другие размеры образца, например 36 мм (ГОСТ 4070-20000).
