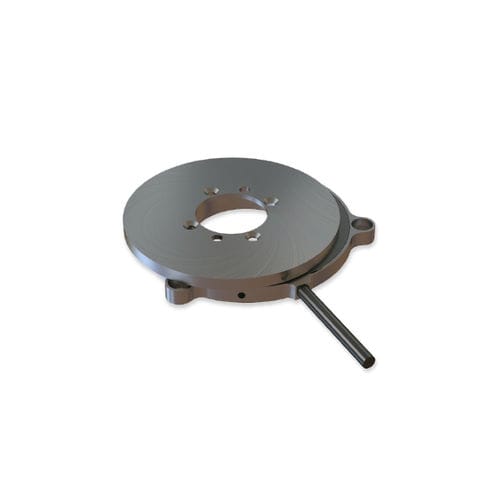

Абсолютный датчик угла поворота DF-60

с полой осьюоднооборотныйбесконтактный

Особенности Легкий миниатюрный абсолютный поворотный энкодер полый плавающий вал отсутствие подшипников или других контактов высокая точность Высокая устойчивость к экстремальным температурам, ударным воздействиям, электромагнитным полям, радиочастотным полям и магнитным полям Цифровые интерфейсы для абсолютного положения Общие сведения ◌ Угловое разрешение: 18-20 бит ◌ Максимальная проверенная статическая погрешность: ±0,020° ◌ Расширенная точность статическая погрешность: ±0,010° ◌ Максимальная рабочая скорость: 1500 об/мин ◌ Диапазон измерений: Неограниченное вращение ◌ Направление вращения: Регулируемый CW/CCW (По умолчанию то же направление с нижней стороны датчика) ◌ Встроенный тестовый бит: необязательно Механический ◌ Наружный диаметр / Внутренний диаметр / Профиль: 60 / 20 / 9 мм ◌ Номинальный воздушный зазор (статор, ротор): 0,6 мм ◌ Общий вес: 40 гр ◌ Допустимая монтажная эксцентриситет: ±0,1 мм ◌ Допустимый допуск на осевой монтаж: ±0,1 мм ◌ Инерция ротора: 10.154 гр-мм² ◌ Материал (статор, ротор): Алюминий Электрический ◌ Напряжение питания: 5В ± 5% ◌ Текущее потребление: 180 мА ◌ Взаимосвязь: Экранированный кабель ◌ Длина кабеля: 1500 мм MAX ◌ Интерфейс: SSi / BiSS-C ◌ Выходной код: Двоичный ◌ Последовательный вывод: Дифференциальный RS-422 ◌ Часы: Дифференциальный RS-422 ◌ Часовая частота: 0,5 ÷ 2,0 МГц ◌ Скорость обновления позиции (макс.): 30 кГц Экологический ◌ EMC: IEC 6100-6-2, IEC 6100-6-4 ◌ Диапазон рабочих температур: от -40°C до +85°C ◌ Температура хранения: от -50°C до +100°C ◌ Относительная влажность: 98% Без конденсации ◌ Ударная выносливость: 100 г на 11 мс ◌ Виброустойчивость: 20 г 10 - 2000 Гц ◌ Защита: IP 40
