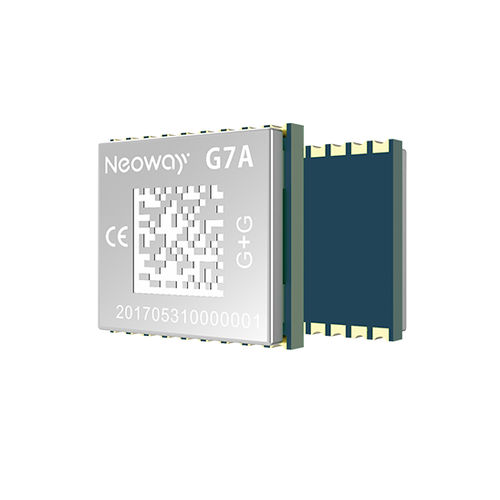

G7A - это GNSS-модуль, поддерживающий GPS L1, ГЛОНАСС L1 и BDS B1. Он поддерживает многочастотное и одночастотное позиционирование. Его размеры составляют всего 10,6 мм x 9,7 мм x 2,2 мм, что делает его идеально подходящим для промышленных приложений с жесткими требованиями к размерам. Он имеет 18-контактный LCC-корпус, который облегчает SMT. В G7A используется унифицированный чипсет, объединяющий базовый и радиочастотный диапазоны. Это высокочувствительное, малопотребляющее и экономичное решение для позиционирования/навигации для автомобильных, портативных и IoT-терминалов.
Встроенные LNA и SWA
Поддержка GAGAN
Небольшой размер
-от 40℃ до 85℃
Частотные диапазоны - GPS L1/BDS L1/ГЛОНАСС L1
Рабочее напряжение -
VBAT: от 2,7 В до 3,6 В, тип: 3.3 V
VDD_IO: от 2,7 В до 3,6 В, тип: 3.3 V
VBCKUP: от 1,4 В до 3,6 В, тип: 3.3 V
Размеры - 10,6 мм x 9,7 мм x 2,2 мм
Корпус - 18-контактный LCC
Интерфейсы -
UART x 1
1PPS x 1
РЕЗЕРВНЫЙ x 5
V_BACKUP
Потребляемая мощность -
Захват: 30 мА @ 3,3 В
Отслеживание: 28 мА @ 3,3 В
В режиме ожидания: 10 мкА @ 3,3 В
ESD -
VBAT: ±8 кВ /±15 кВ
GND: ±8 кВ / ±15 кВ
ANT: ±8 кВ / ±15 кВ
Крышка: ±8 кВ / ±15 кВ
UART: ±2 кВ / ±4 кВ
Другие: ±2 кВ / ±4 кВ
Чувствительность -
Захват при холодном старте: -148 дБм
Захват с удержанием старта: -156 дБм
Повторный захват: -160 дБм
Трекинг: -162 дБм
Рабочая температура - от -40°C до 85°C
Температура хранения - от -50°C до 125°C
---
