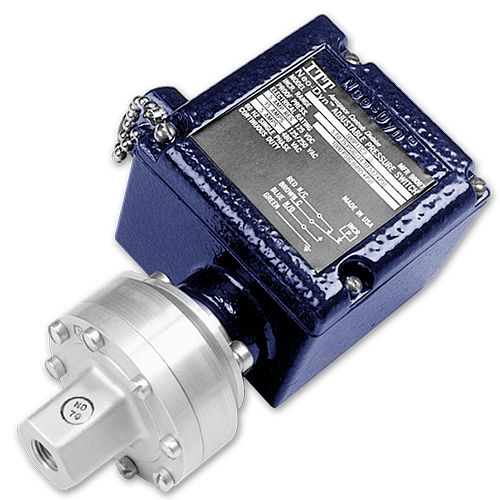

Универсальные тарельчатые пружинные реле давления Nega-Rate® Belleville для широкого спектра применений. Серия 200P (поршневой датчик) для гидравлических систем с давлением в системе до 10000 фунтов на кв. дюйм.
Технические характеристики
Электрика: Электрический выключатель с защелкой, признанный лабораториями Underwriters' Laboratories, Inc. и CSA International
Электрическое подключение: 1/2 NPT внутреннее кабельное соединение с клеммной колодкой
Напорное соединение: Материал смачивания: 1 1/4 NPT с внутренней стороны
*Температурные пределы изменяются в зависимости от выбора уплотнительного кольца
Регулировка: Скрытая плоская регулировка ключом со шкалой диапазонов
Вес при транспортировке: Приблизительно 3 фунта
Электрическая форма
C 15 ампер при 125 или 250 В переменного тока; 1/8 л.с. при 125 В переменного тока; 1/4 л.с. при 250 В переменного тока;
.5 ампер ресистивный, .04 ампер индуктивный при 125 В постоянного тока CC 11 ампер, 1/4 л.с. при 125 или 250 В переменного тока; 5 ампер ресистивный, 3 ампера индуктивный при 28 В постоянного тока;
.5 ампер ресистивный при 125 В постоянного тока
Z 15 ампер при 125 или 250 В переменного тока; 1/4 л.с. при 125 В переменного тока; 1/2 л.с. при 250 В переменного тока; 1 ампер ресистивный, .5 ампер индуктивный при 125 В постоянного тока Корпус
3 Соответствует или превосходит требования N EMA тип 3, 3R, 3S, 4, 4X и 13 Разное
A Внешняя поверхность покрыта эпоксидной краской - дополнительная защита для суровых условий эксплуатации B Уплотнительное кольцо из витона C Уплотнительное кольцо из EPR
D Утверждение и маркировка SIL, согласно IEC61508 (включает отчет FMEA)
E Порт 7/16"-20 SAE L Индикаторная лампочка Néon - 115 В перем. тока
M Позолоченные электрические контакты для применения в условиях крайне низкого тока
---
