Шариковый предохранительный клапан CVDC10 series

для промышленного примененияиз PVC-U

Краткое описание

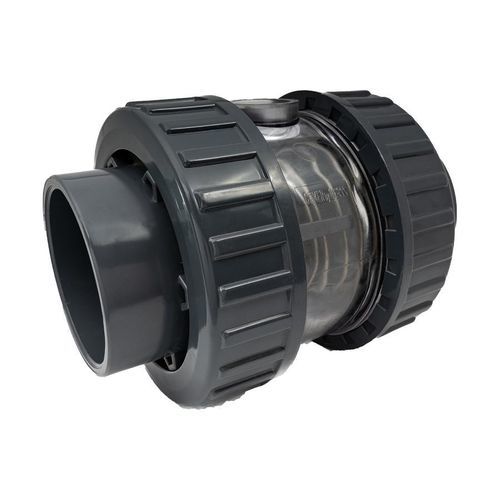

• Обратный шаровый клапан с прозрачным корпусом

Информация о продукте

• Тип: Обратные клапаны
• Бренд: U-PVC Check Valves
• SKU:
• Отзывы: 32 отзыва

Резюме

• Обратный шаровый клапан с прозрачным корпусом, коммерческая модель CVDC10. Доступен в нескольких номинальных диаметрах для промышленных систем транспорта жидкостей.

Технический паспорт (таблица)
Code | d | DN | L | Z | H | A | PN | Gr | Pack | Box
CVDC10N020 | 20 | 15 | 16 | 49 | 81 | 50 | 16 | 110 | 60 | S
CVDC10N025 | 25 | 20 | 19 | 56 | 94 | 60 | 16 | 170 | 90 | M
CVDC10N032 | 32 | 25 | 22 | 63 | 107 | 68 | 16 | 250 | 60 | M
CVDC10N040 | 40 | 32 | 26 | 72 | 124 | 80 | 16 | 370 | 35 | M
CVDC10N050 | 50 | 40 | 31 | 84 | 146 | 96 | 16 | 560 | 18 | M
CVDC10N063 | 63 | 50 | 38 | 94 | 170 | 116 | 16 | 980 | 10 | M
CVDC10N075 | 75 | 65 | 44 | 130 | 218 | 145 | 10 | 1740 | 5 | M
CVDC10N090 | 90 | 80 | 51 | 148 | 250 | 166 | 10 | 2770 | 3 | M
CVDC10N110 | 110 | 100 | 61 | 168 | 290 | 210 | 10 | 4740 | 2 | M

Доступная документация

• Технические паспорта доступны для вариаций: CVDC10N020, CVDC10N025, CVDC10N032, CVDC10N040, CVDC10N050, CVDC10N063, CVDC10N075, CVDC10N090, CVDC10N110

3D / 360

• Интерактивный 360 / 3D просмотр доступен для CVDC10

Характеристики / технические спецификации

• Тип: Обратные клапаны (UPVC клапаны)
• Бренд: U-PVC Check Valves
• Коммерческая модель: CVDC10
• Описание: Обратный шаровый клапан с прозрачным корпусом
• Статус: Новый (значок), Распродажа (значок)
• Отзывы: 32 отзыва отображены
• Таблица технического паспорта: содержит коды вариантов CVDC10N020–CVDC10N110 с размерами и данными упаковки (см. таблицу выше)
• 3D просмотр / механизм / разборка / разрез доступны
