Самостопорящаяся втулка соединения UN80 series
переходникиз PVC-Uдля кольцевых уплотнений

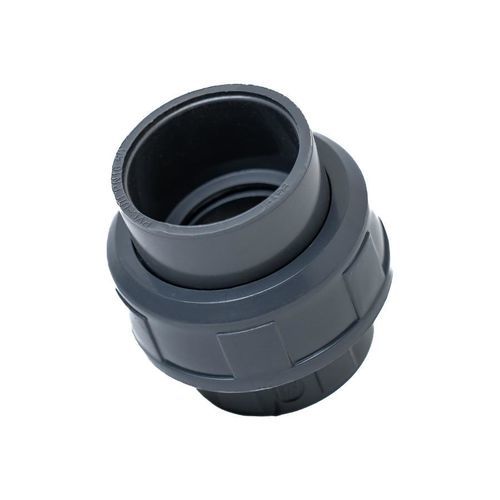

Самостопорящаяся втулка соединения - UN80 series - NEISCO FOR MODERN WATER SYSTEMS PRODUCTION - переходник / из PVC-U / для кольцевых уплотнений
Самостопорящаяся втулка соединения - UN80 series - NEISCO FOR MODERN WATER SYSTEMS PRODUCTION - переходник / из PVC-U / для кольцевых уплотнений
Самостопорящаяся втулка соединения - UN80 series - NEISCO FOR MODERN WATER SYSTEMS PRODUCTION - переходник / из PVC-U / для кольцевых уплотнений - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте NEISCO FOR MODERN WATER SYSTEMS PRODUCTION

Характеристики

Функция
соединения
Тип соединения
переходник
Материал
из PVC-U
Применение изделия
для шлангов ПВХ, для муфтового соединения, для кольцевых уплотнений
Длина

МИН.: 16 mm
(1 in)

МАКС.: 60 mm
(2 in)

Внутренний диаметр

МИН.: 20 mm
(0,79 in)

МАКС.: 110 mm
(4,33 in)

Внешний диаметр

МИН.: 42 mm
(1,65 in)

МАКС.: 163 mm
(6,42 in)

Описание

Product
  • UNION WITH O-RING, модель UN80
  • Brand: U-PVC PRESSURE FITTINGS
  • Серия: METRIC SERIES FOR SOLVENT CEMENT JOINTING


Summary
Соединитель UN80 с O-кольцом для трубопроводов под давлением. Доступен в номинальных диаметрах d 20–110 мм с эквивалентами резьбы 1"–5" в зависимости от варианта.

Variants and key dimensions
  • UN80N0200 | d 20 | L 16 | Z1 3 | Z2 10 | G1 1" | E 42 | O-Ring 4081 | PN 16 | GR 42 | Pack 180 | Box S
  • UN80N0250 | d 25 | L 19 | Z1 3 | Z2 10 | G1 1¼" | E 52 | O-Ring 4112 | PN 16 | GR 70 | Pack 220 | Box M
  • UN80N0320 | d 32 | L 22 | Z1 3 | Z2 10 | G1 1½" | E 59 | O-Ring 4131 | PN 16 | GR 97 | Pack 150 | Box M
  • UN80N0400 | d 40 | L 26 | Z1 3 | Z2 12 | G1 2" | E 72 | O-Ring 6162 | PN 16 | GR 155 | Pack 80 | Box M
  • UN80N0500 | d 50 | L 31 | Z1 3 | Z2 14 | G1 2¼" | E 79 | O-Ring 6187 | PN 16 | GR 194 | Pack 120 | Box L
  • UN80N0630 | d 63 | L 38 | Z1 3 | Z2 18 | G1 2¾" | E 96 | O-Ring 6237 | PN 16 | GR 333 | Pack 60 | Box L
  • UN80N0750 | d 75 | L 44 | Z1 3 | Z2 18 | G1 3½" | E 119 | O-Ring 6312 | PN 16 | GR 580 | Pack 35 | Box L
  • UN80N0900 | d 90 | L 51 | Z1 5 | Z2 18 | G1 4" | E 134 | O-Ring 6362 | PN 16 | GR 760 | Pack 24 | Box L
  • UN80N1100 | d 110 | L 61 | Z1 5 | Z2 18 | G1 5" | E 163 | O-Ring 6450 | PN 16 | GR 1280 | Pack 12 | Box L


Documents / Files
  • Для перечисленных вариантов доступны технические паспорта (несколько PDF на вариант)
  • 3D CAD-модели доступны для вариантов (формат STEP)


Applications
  • Предназначено для напорных трубопроводов, собираемых методом склеивания с применением растворительного цемента, в промышленности и строительстве
  • Конструкция union с O-кольцом обеспечивает осевое уплотнение; ссылки на O-кольца приведены в технических паспортах для каждой варианта


Technical specifications
  • Обозначение: UN80 (Union with O-ring)
  • Тип: METRIC SERIES FOR SOLVENT CEMENT JOINTING
  • Ключевые размерные столбцы: d, L, Z1, Z2, G1, E
  • Ссылки на O-кольца и PN указаны по варианту
  • Упаковка и количество pack/box указаны для каждого варианта
