Механический цилиндр вращающийся винт M/J

с трапециевидным винтомс шариковым винтомвинтовой домкрат

Обзор

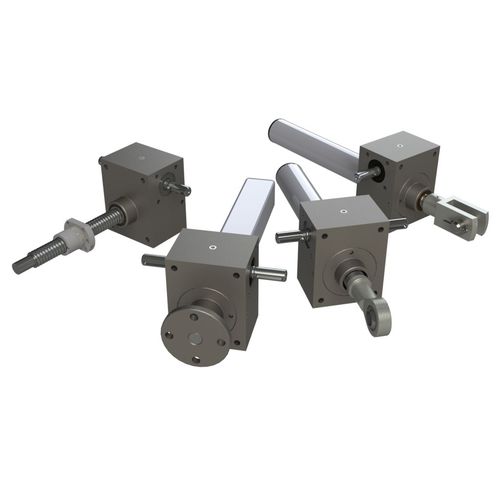

Кубические винтовые домкраты NEFF с червячным редуктором (типы M и J) предназначены для подъемных сил от 150 до 500 кН. Винтовые приводы собственного производства в сочетании с прецизионными червячными редукторами обеспечивают стабильную подъемную способность и плавную работу.

Привод / Производительность

• Типы привода: трапецеидальный винт или шариковинтовой привод (прокатный или шлифованный)
• Подъемные силы: 150–500 кН
• Некоторые размеры доступны с смазкой на весь срок службы и оптимизированными допусками для повышения КПД
• Кубическая конструкция допускает установку в любых монтажных положениях

Варианты конструкции

• Вариант R: домкрат с вращающимся шпинделем
• Вариант N: классическая версия с проходным (подъемным) шпинделем
• Вариант VK: защита от проворота квадратной защитной трубкой на стороне редуктора
• Вариант VP: защита от проворота с помощью шпонки в крышке подшипника редуктора и фрезерованной канавки на шпинделе

Система / Интеграция
Отдельные домкраты можно соединять приводными валами для создания синхронизированных подъемных систем. Широкий набор стандартных аксессуаров поддерживает сцепление, решения против проворота и варианты монтажа.

Области применения и преимущества
Кубическая конструкция и доступные типы привода делают эти домкраты подходящими для промышленных подъемных задач в диапазоне 150–500 кН. Варианты и аксессуары облегчают реализацию защиты от проворота и синхронизированных приводов для нескольких устройств.

Технические характеристики

• Серия: серия M-J (типы M и J)
• Типы привода: трапецеидальный винт, шариковинтовой привод
• Диапазон подъемных сил: 150 кН до 500 кН
• Конструкция: кубическая, для всех монтажных положений
• Варианты: N (проходной / подъемный шпиндель), R (вращающийся шпиндель)
• Опции защиты от проворота (N): квадратная защитная трубка (VK) или V-канавка; VP: шпонка + фрезерованная канавка на шпинделе
• Интеграция: соединяемы приводными валами для синхронизированных подъемных систем
• Аксессуары: доступны стандартные комплектующие для адаптации к требованиям применения
